技嘉X570S AORUS MASTER主機板測試－靜冷無噪音，大師就是不同凡響



作為 AMD 目前最高階主機板系列的 X570 都需要主動式散熱協助，近期改款推出 X570 晶片組，透過重新規劃線路設計降低功耗，不再需要主動風扇幫助散熱，被動散熱片的面積也不用太大，完全零噪音。



技嘉 GIGABYTE 的 X570S AORUS MASTER，在處理器供電、散熱、網路晶片、USB 傳輸都有升級，究竟有哪些進化呢？請透過我們的測試來瞭解這張主機板。

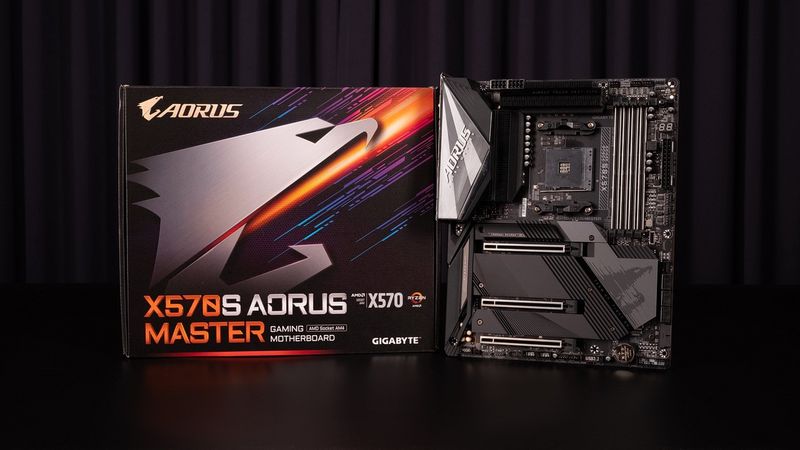

X570S AORUS MASTER 正面就可直接看到斗大 AORUS 字樣 I／O 飾板，與帶有神鷹圖案的大面積散熱片覆蓋，背面也有高階主機板常見的金屬強化背板可增加散熱效果並減少板彎。





一體式 I／O 背板設計不僅更好看，組裝也簡單方便。這張主機板的 I／O 相當豐富且擴充性佳，擁有一組 Intel 2.5G 網路卡、Wi-Fi 6E 無線網路卡、USB 3.2 Gen 2×2 Type-C、五組 USB3.2 Gen2、兩組 USB3.2 Gen1、四組 USB 2.0、Clear CMOS、Q-FLASH 與音效輸出端子。







X570S AORUS MASTER 處理器供電升級為 14+2 相，散熱部分採第二代 Fins-Array 堆疊式鰭片搭配直觸式熱導管、奈米碳塗層與 9 W／mK LAIRD 導熱墊，散熱表現更佳，CPU 供電採用兩組 8pin  接頭，搭配頂級 Ryzen 9 處理器也可以完美發揮效能。





四組記憶體安裝插槽側邊都帶有金屬護甲，最大容量支援 128GB，依不同處理器最高可超頻至  DDR4-5400 MHz，並支援雙通道與 ECC 記憶體模組。



處理器供電為 8＋8pin 電源連接器設計，另外還有電源開關與除錯 Debug 燈號，方便碰到系統無法正常開機時快速查找故障原因。





X570S 支援三組 PCIe x16 插槽， 是否能跑到 PCIe 4.0 取決於玩家使用的處理器，如搭配 Ryzen 5000 與 Ryzen 3000 系列處理器，就可支援到 PCIe 4.0 x16 模式。







M.2 擴充共有四組，第 1／3／4 組支援 PCIe Gen4 x4 與 SATA SSD，另一支 M.2 則支援 PCIe 3.0 x4 與 SATA SSD。

這次的 M.2 散熱模組為全新設計，第一組 M.2 插槽為可獨立拆卸的散熱片模組，採用第三代散熱裝甲（Therml Guard III），加高的剖溝設計散熱鰭片造型更有侵略感，同時提供更好散熱效果。



第二到第四組 M.2 插槽則以大面積一體式第二代裝甲覆蓋，並延伸到 PCH 晶片組讓視覺設計更漂亮且一致。



SSD 安裝面的底部，以及散熱片背面都有整片導熱膠墊，上下都有散熱設計，可快速將熱量帶離  SSD 本體，另外散熱片螺絲採浮動設計可避免拆卸時不小心遺失。



3333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333





音效隔離區域設上方有一塊飾板，採用 Realtek ALC1220-VB 與 ESS SABRE ES9118 DAC 晶片，更搭配日系 Nichicon 以及 WIMA 音效電容，提供優質的音質輸出，支援 DTS：X Ultra。







效能表現實測

測試平台

CPU：AMD Ryzen 7 5700G

Cooler：AMD Wraith

MB：GIGABYTE X570S AORUS MASTER

RAM：GeIL Dragon RAM DDR4-4000 16GB kit

VGA：NVIDIA Quadro K600

System Storage：WD Black 1TB NVMe SSD

PSU：XFX XTR 750W

OS：Windows 10 專業版 64 Bit







AMD Ryzen 7 5700G，搭配 X570S 主機板的優質用料，可發揮 AMD Zen3 處理器的效能，達到更好多工處理效率與遊戲體驗，Cinebench R15 CPU 成績達到 2222cb，Cinebench R20 CPU 分數為 5315pts，Cinebench R23 CPU 分數則是 13525 pts。



另外在 x264 與 x265 影音轉檔多工表現也不錯，x264 FullHD（AVC encoder）為 58.9 fps，X265 FullHD（H.265／HEVC Encoder）則為 41.5fps。HWBot x265 效能測試，在 FHD 解析度有著  67.418 fps 的優異成績，4K 解析度則為 16.372 fps 成績，各種應用都能輕鬆勝任。





解壓縮效能表現有著中高階處理器該有的水平， AMD 處理器在 wPrime 浮點運算能力這部分測試表現相對弱一些，整體來說各種應用都能輕鬆勝任。



PCMark 8 與 PCMark 10 分別拿下 4057 與 4573 分，整體系統效能表現有一定的水準。





結語



X570S 晶片組的推出不再依賴主動式散熱，更適合打造靜音電腦環境，技嘉 GIGABYTE X570S AORUS MASTER 主機板不僅安靜，也做了非常多規格與擴充性升級，許多最新世代功能像是 2.5G LAN、Wi-Fi 6E、USB 3.2 Gen 2 x2… 等都一應俱全，讓玩家直接與未來規格接軌，加上用料非常紮實，可以使用整整一個世代不成問題。



此外在 CPU 供電、音效、網路與散熱都下了不少功夫；技嘉 GIGABYTE X570S AORUS MASTER  主打頂規市場，用料與規格都是旗艦等級，無論遊戲玩家或是追求極致效能玩家都非常適合，擴充性絕對足夠應付大多數使用場合，又是一款大師出手，讓玩家們刮目相看的產品！
