有鑑於近期陸續出現 12VHPWR 接頭熔毀案例,德國媒體 Igor's Lab 在經過一連串拆解後,發現可能的肇因來自於轉接頭內部結構的設計缺陷,容易因折彎而斷裂,進而導致剩餘接線負載過高而熔毀,無關顯卡插座的插拔次數。

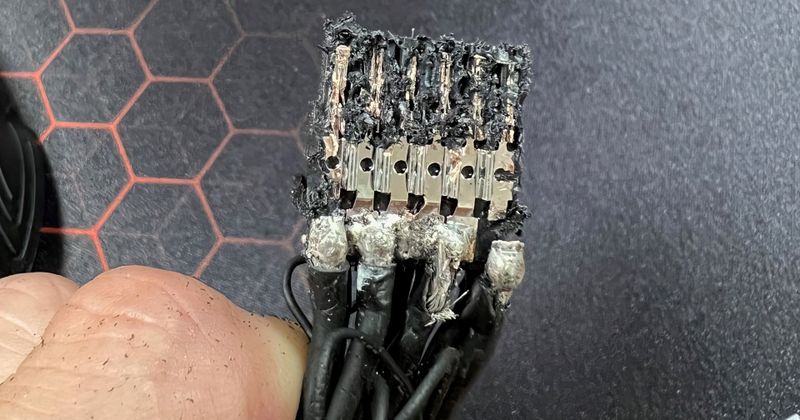

從拆解的照片可以看到,4 組 PCIe 8 pin 電源端子最後會匯聚成一側 4 條 14 AWG 的線材(兩側共 8 條),這些線材以大約 2 mm 的深度,焊接在只有 0.2 mm 厚的銅箔上,這片銅箔最後透過橋接方式,延伸出 6 個接觸點,對應 12VHPWR 其中一側的 6 pin 針腳。
問題就出在這塊銅箔實在太薄了,一旦靠近轉接頭的線材被過度折彎,這些銅箔的橋接觸或接點就很有可能斷裂,這時電流就會被重新分配到剩餘的接點,負載高於原始設計的情況下,溫度就會不斷提高,最終導致接頭熔毀。
Igor's Lab 進一步測試原生 12VHPWR 電纜,由於這些電纜中的線材並未透過任何形式轉接,不會遭遇轉接頭內部銅箔斷裂的情形,自然就不容易產生接頭熔毀的狀況。
透過直接擺放測溫線實測,在原生 12VHPWR 電纜連續供應 530W 的大負載時,該接頭溫度也不會超過 60°C,即便把負載提高至 600W 連續運行 1 小時,該接頭溫度也只有 68°C,並未出現任何熔化徵象。
Igor's Lab 認為,由電源供應器廠商推出的模組端子直出轉 12VHPWR 的線材應該也是不錯的解決方案,因為這些線材在 12VHPWR 端子通常是線材直入,而非透過銅箔轉接,自然也相對安全。
Igor's Lab 的結論是:
- 問題不在於 12VHPWR 接頭本身的形狀,也不是因為反覆插拔次數過多。
- 截至目前為止,由電源供應器廠商提供的直出模組線轉 12VHPWR 線材並未受影響。
- 最大肇因來自顯卡隨附的 4 個 PCIe 8 pin 轉 12VHPWR 轉接器其內部結構缺陷。
- 讓 4 條 14 AWG 透過銅箔轉接成 12VHPWR 的其中 6 pin 的行為相當危險,因為這些線在銅箔上的焊點過於薄弱,遭遇扭曲或折彎時容易斷裂。
- 12VHPWR pin 腳內部之間的橋接面太薄,可能導致補償電流只在其中 2 或 3 條 12V 電源線上通過,而非應有的 4 條。
- NVIDIA 的研發部門已接獲 be quiet! 的提前通知,包括數據和圖片。
最後,Igor's Lab 表示,在市場上導入新標準卻遭遇部分災情時,大批的恐慌和幸災樂禍都非常糟糕的行為。雖說 AMD 暫時不打算導入 12VHPWR,但 NVIDIA 若要跨出這麼大一步,也應該在配件上更為謹慎,以確保安全。
