技嘉TRX40 DESIGNARE-為創作者而生的主機板



AMD 第三代 Threadripper 平台可以說是發燒等級的效能,不只是電競玩家的最愛,同時也是創作者的最愛,許多創作者需要是高效能的運算能力,讓工作起來可以事半功倍,電競玩家與創作者的需求可以說是截然不同,所以在主機板的規格需求也有差異。

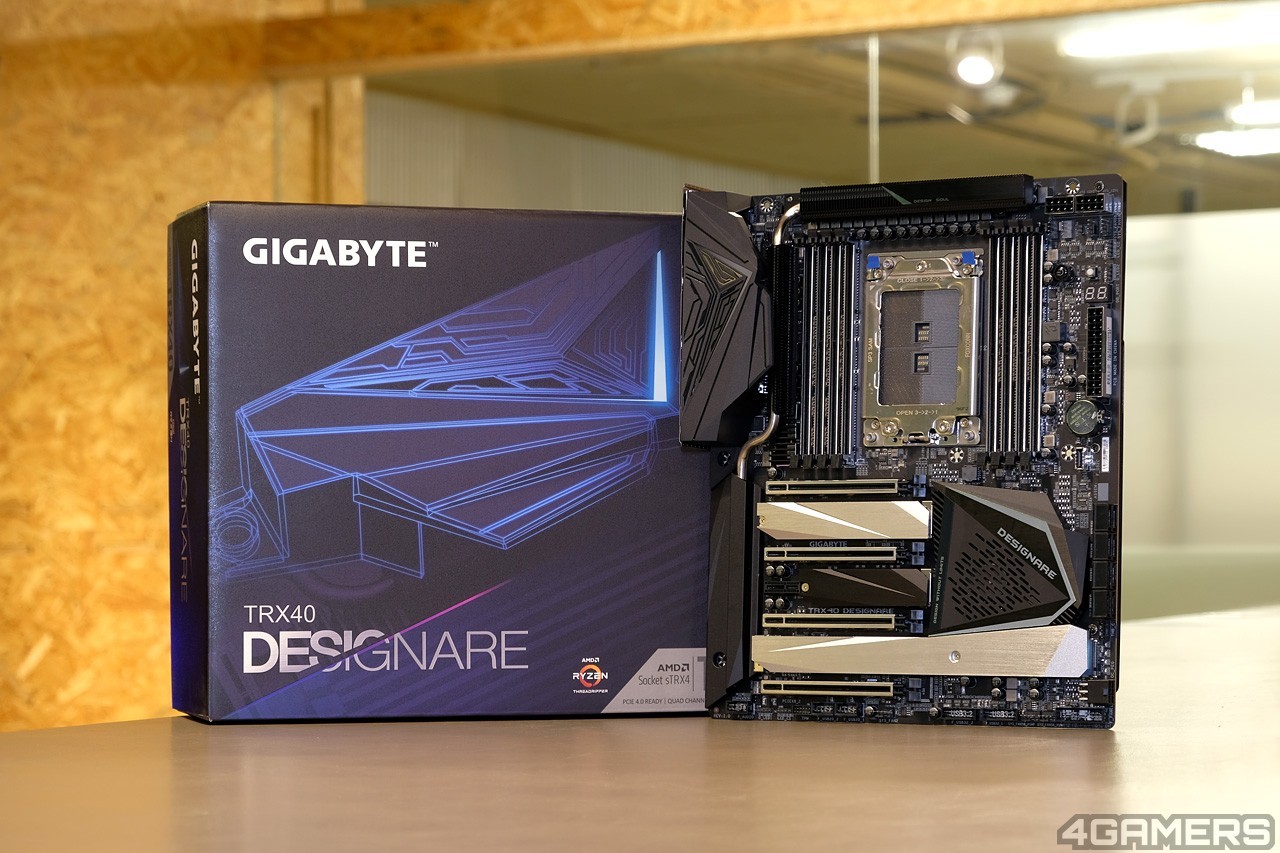

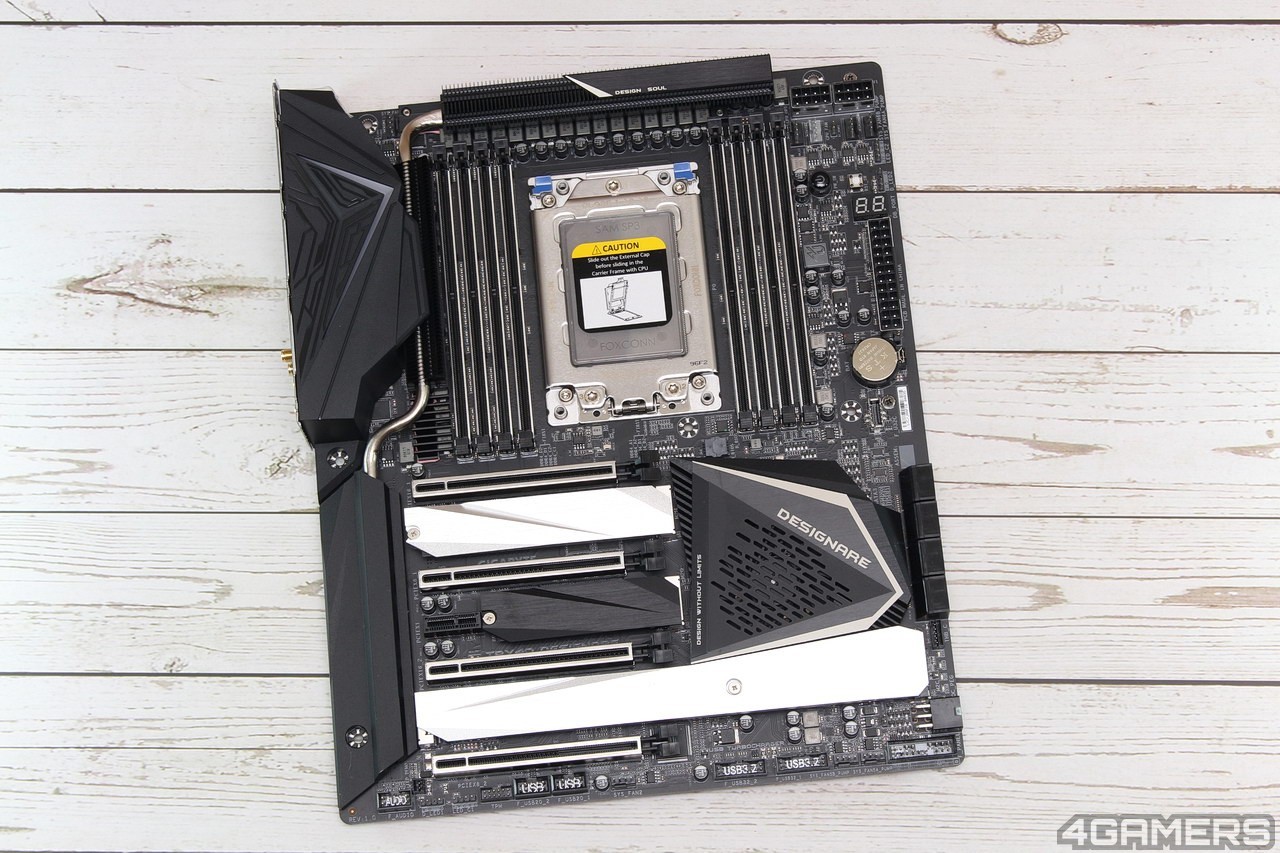

技嘉的主機板產品除了造福電競玩家外,也推出了 DESIGNARE 系列造福創作者,針對 TRX4 平台推出了 TRX40 DESIGNARE ,提供全方位的頂級效能與充足的 I/O 介面,創作者的需求一次滿足!





TRX40 DESIGNARE 滿滿的配件包含了、說明書、驅動光碟、 SATA 線材、 DisplayPort 轉接線、 WiFi 6 天線…等,除了這些基本配件外,還有一張擁有 40Gb/s 傳輸速率的 Titan Ridge Thunderbolt 擴充卡與 AORUS Gen4 AIC 擴充卡。

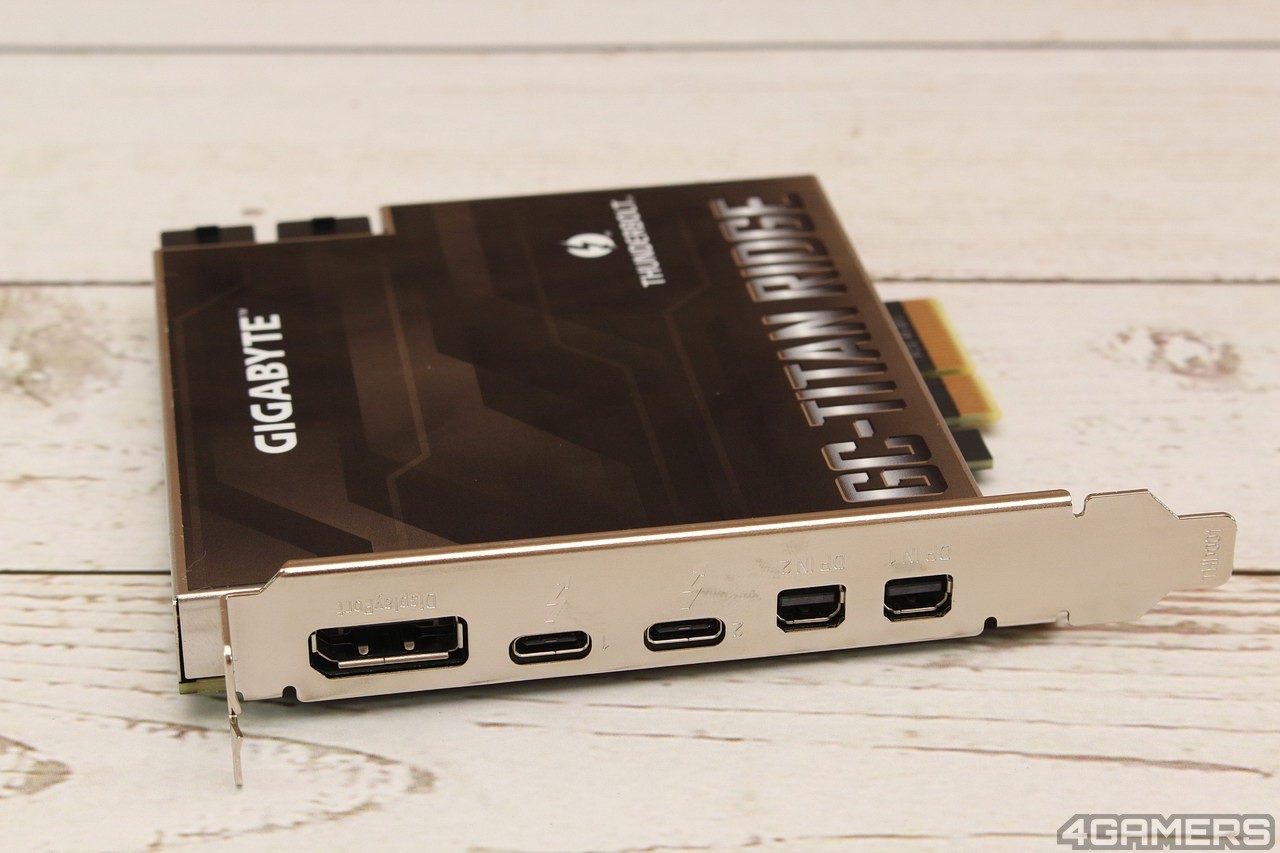

Thunderbolt 擴充卡提供兩組 Thunderbolt USB Type-C 連接埠、一組 DisplayPort 與兩組 mini Display Port,最高可串接三組 Thunderbolt 裝置,更支援了 PD3.0 快速充電。

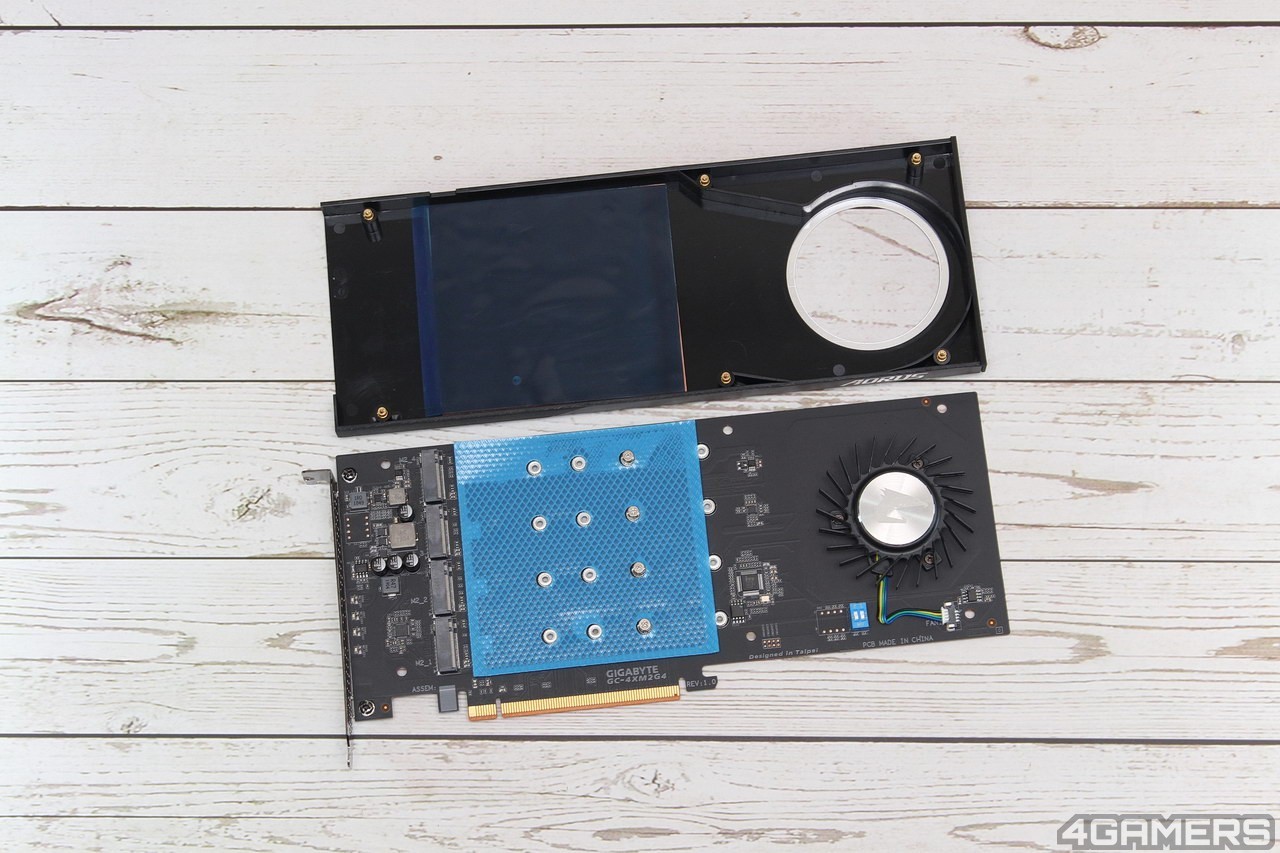

AORUS Gen4 AIC 擴充卡提供四組 PCIEe Gen 4 M.2 擴充,搭配大面積 5.5mm 純銅散熱鰭片與 5 公分雙滾珠軸承風扇,讓 SSD 不再熱呼呼,全速運作沒煩惱,透過客製化的 AORUS Storage Manager 應用程式一鍵設定 RAID ,立即擁有驚人的效能表現!





主機板背面採用全覆蓋式鋁質散熱背板,PCB 採用兩倍銅電路板,提供低溫、低阻抗與更好的超頻穩定性。

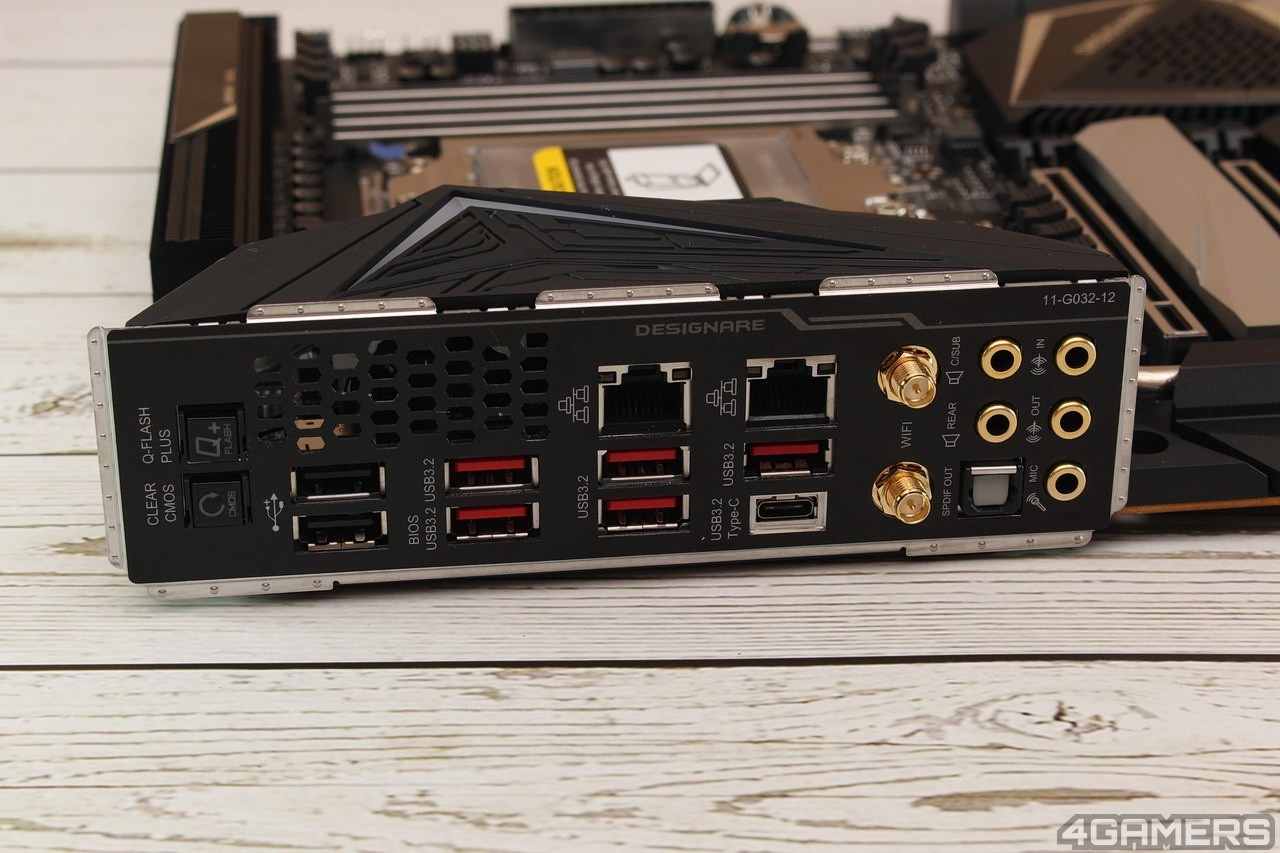

TRX40 DESIGNARE I/O 相當豐富且擴充性佳,擁有兩組 USB 2.0、五組 USB 3.2 Gen2 Type-A 與 USB 3.2 Gen 2 Type-C,網路方面則擁有 802.11ax 的 WiFi 6 、兩埠 Intel GbE 網路卡,還有清除CMOS 與 Q-Flash Plus 按鈕,背板採用一體式 I/O 背板設計,安裝更方便。



Q-Flash Plus 讓使用者可在不安裝處理器、記憶體和顯示卡狀態下即可輕鬆更新 BIOS,只需將最新的 BIOS 放入隨身碟,插在主機板上 USB 插槽並按下 Q-Flash Plus 按鈕,系統便會協助輕鬆完成 BIOS 更新並正常啟動系統,便利性十足。





處理器供電充足採用 16+3 相直出式全數位電源,模組採用 Fins-Array 堆疊式散熱鰭片與 1.5mm 厚度的 5W/mK LAIRD 導熱墊,熱導管延伸至音效區,增加散熱面積,提供優異的散熱效果。

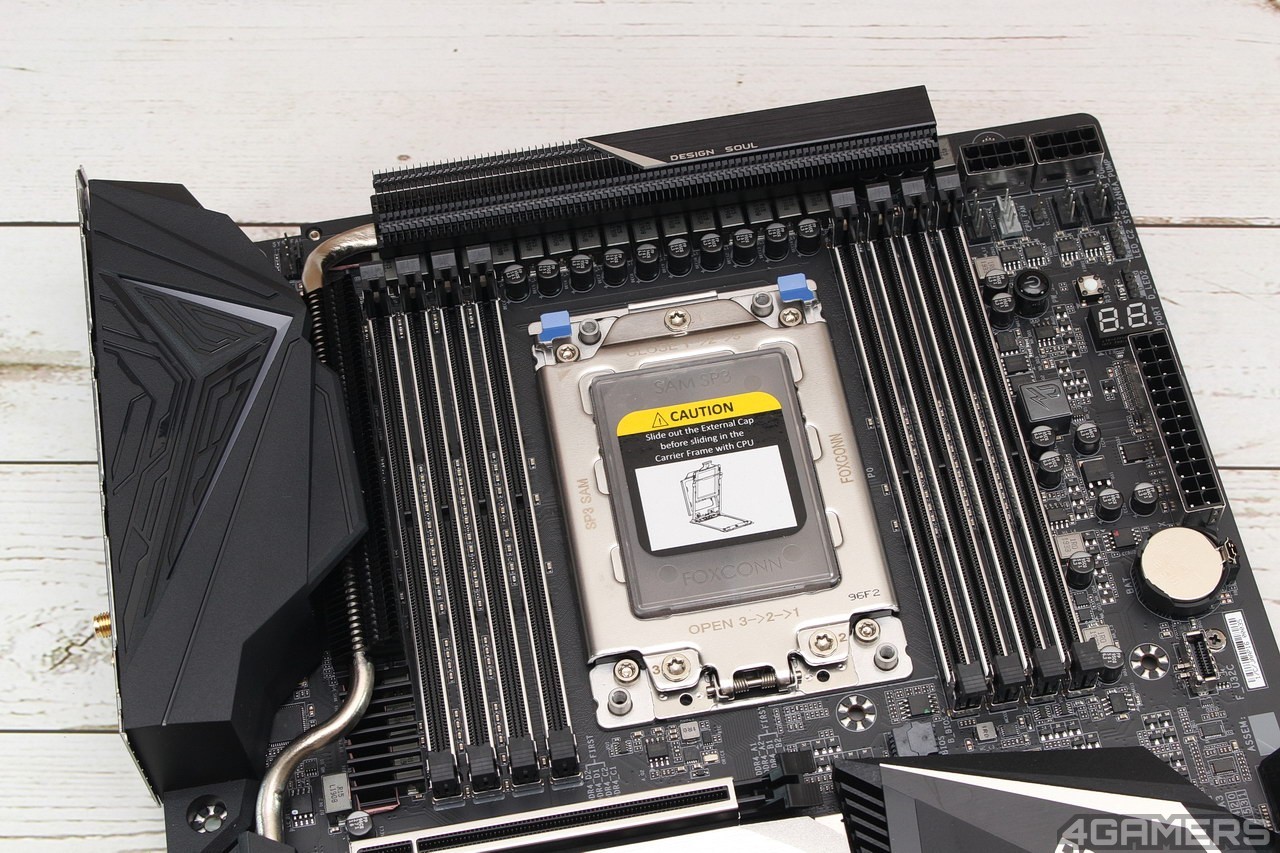

記憶體擁有八組安裝插槽,插槽採用獨家單片式超耐久金屬防護設計,可以防止 PCB 變形及扭曲外,還可以降低電磁干擾,記憶體支援四通道技術,最高可超頻至 DDR4-4400 頻率。

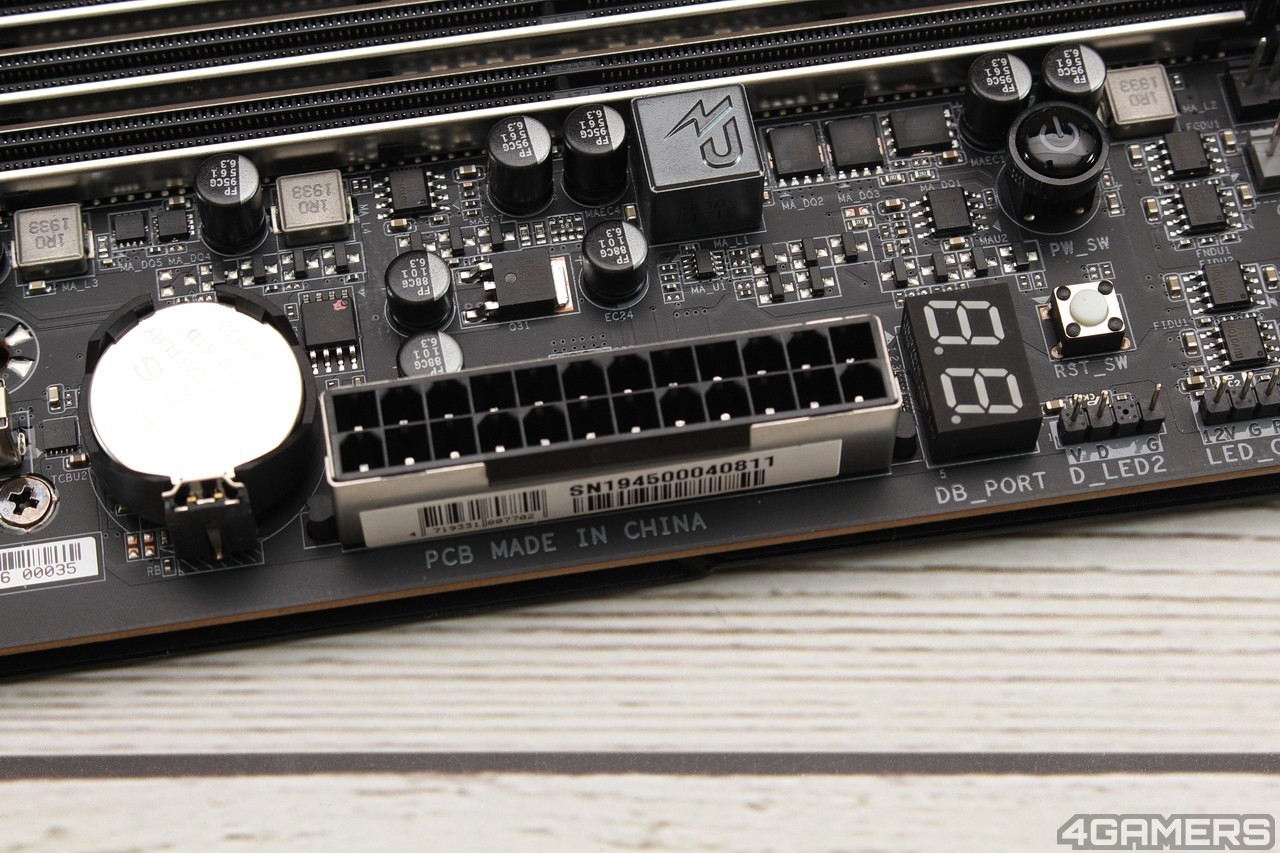

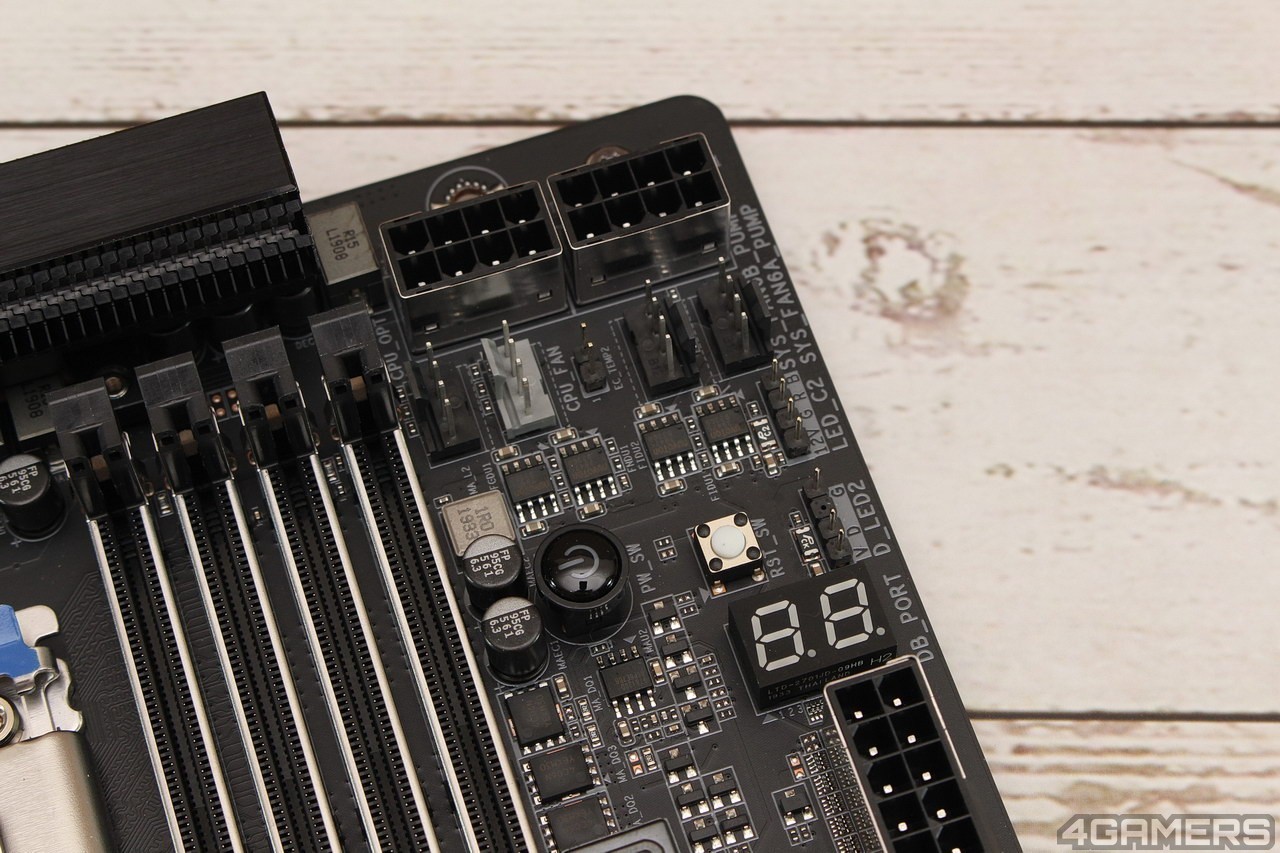

處理器供電採用雙 8pin 且為實心針腳電源連接器設計,搭配頂級的 AMD 第三代 Threadripper 處理器也能高枕無憂,主機板供電 24pin 同樣為實心針腳電源連接器設計,能流過更充足的電流讓供電更為穩定,還有超方便的電源開關與除錯 Debug 燈號,可迅速除錯不開機原因與故障情形。



雖然 TRX40 DESIGNARE 是創作者系列產品,但還是支援 RGB 與 ARGB 發光功能,可透過軟體調整發光模式與顏色,提供吸睛搶眼的視覺燈效。





音效搭載 Realtek ALC 1220VB 音效晶片,內建 Smart Headphone Amp 技術,可自動偵測耳機阻抗值,提供最佳的音效動態表現,更搭配了發燒等級的 WIMA Hi-Fi 等級音效專用電容與獨家 AMP-UP Audio 技術,為發燒友提供絕佳的音效品質與音樂質感。

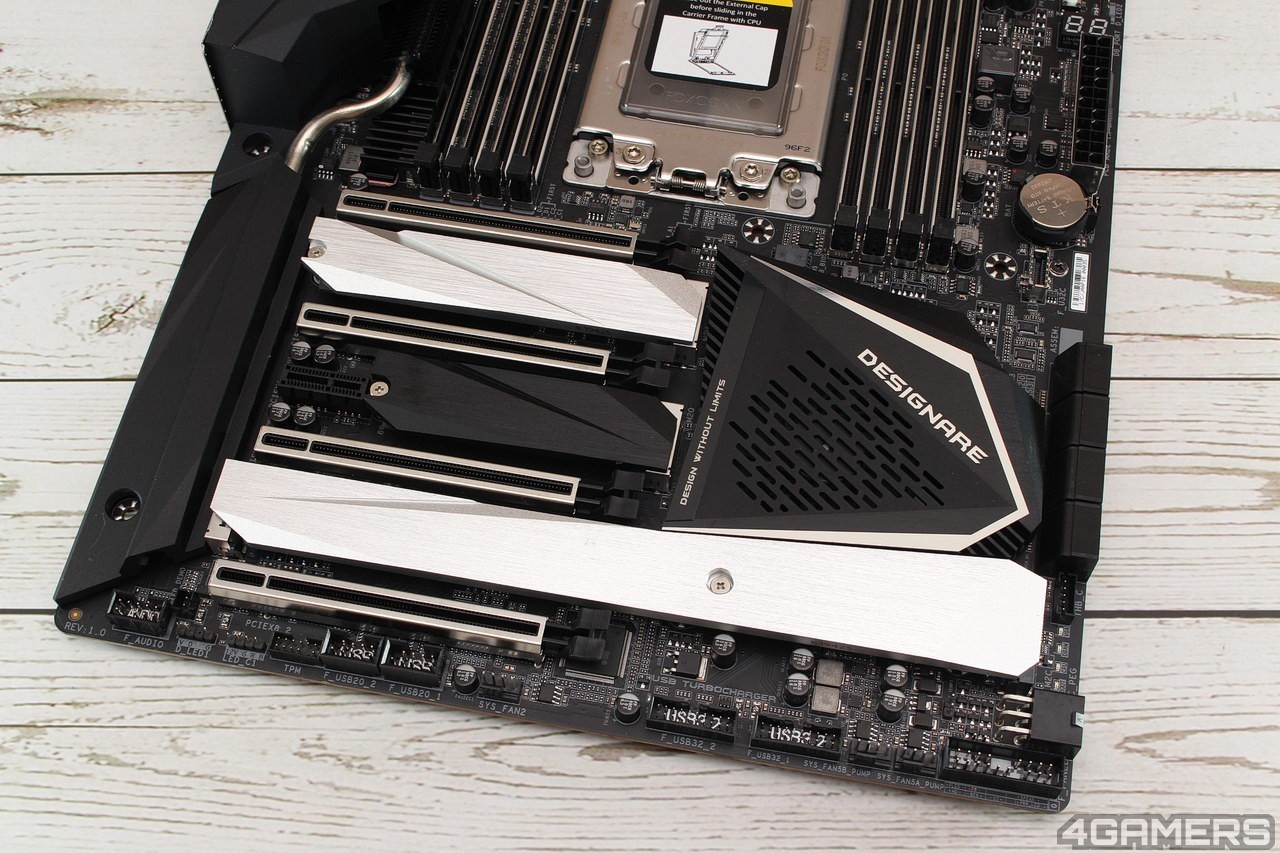

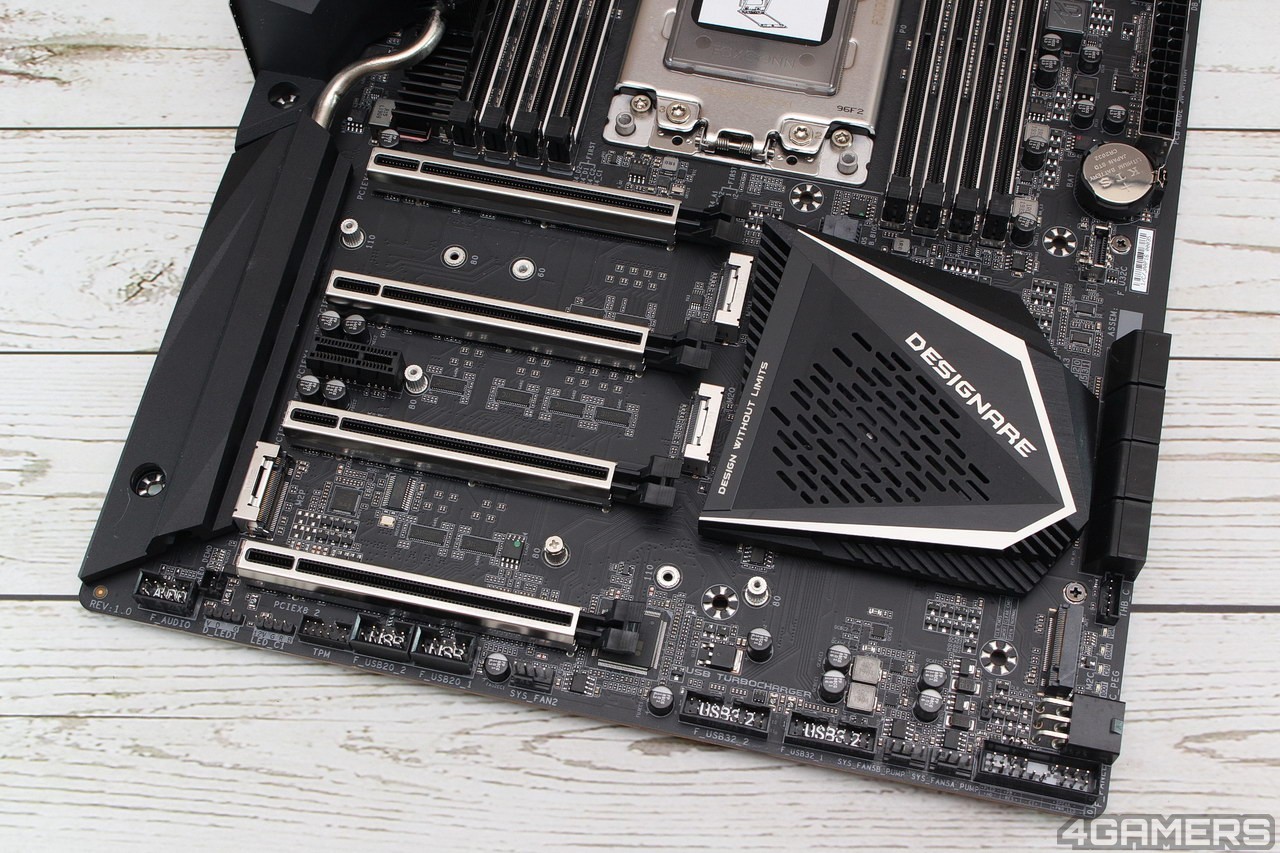

PCIe 共提供四組擴充插槽,皆採用了超耐久 PCIe 插槽防護裝甲,有效強化 PCIe 插槽的強度,四組 M.2 擴充槽,除了提供 SATA 訊號外,還提供最新的 PCIe Gen 4 訊號,市面上最高規的 M.2 SSD 都能輕鬆安裝,享受最頂級的效能表現。

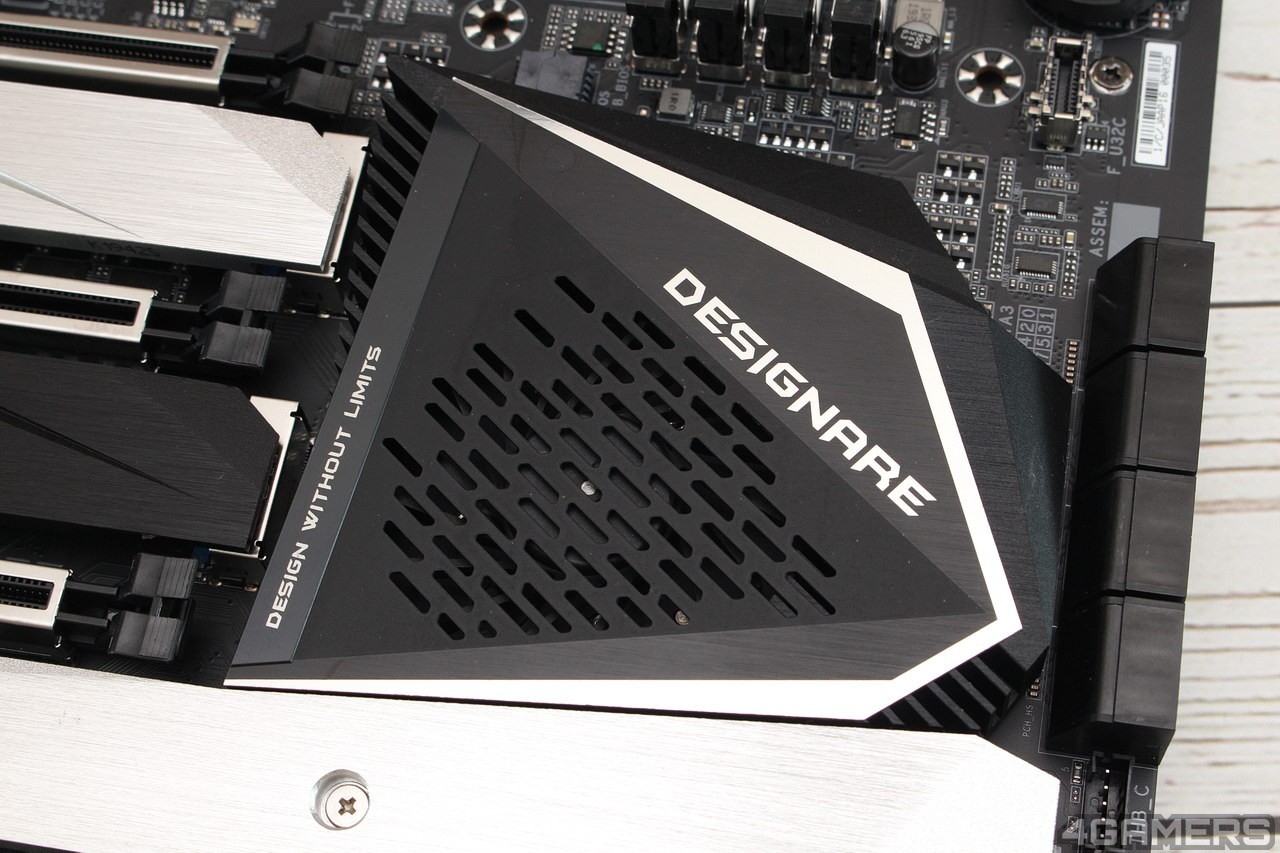

針對高速 M.2 SSD 運作溫度較高的狀況,TRX40 DESIGNARE 也貼心提供獨立散熱模組,讓 PCIe SSD 運作溫度更低更穩定,PCH 採用 5 公分滾珠軸承靜音風扇散熱模組,可有效降低 PCH 溫度,當系統閒置時會自動停轉,可延長使用壽命與達到零噪音表現。





效能表現實測

測試平台

CPU:AMD Ryzen Threadripper 3970X

Cooler:AORUS LIQUID COOLER 240

MB:GIGABYTE TRX40 DESIGNARE

RAM:AiTC RAPiDEZ RGB DDR4-3200 8GB*4

VGA:NVIDIA GeForce RTX 2070 Super 8GB

System Storage:WD Black 1TB NVMe SSD

PSU:Seventeam 500W

OS:Windows 10 專業版 64 Bit

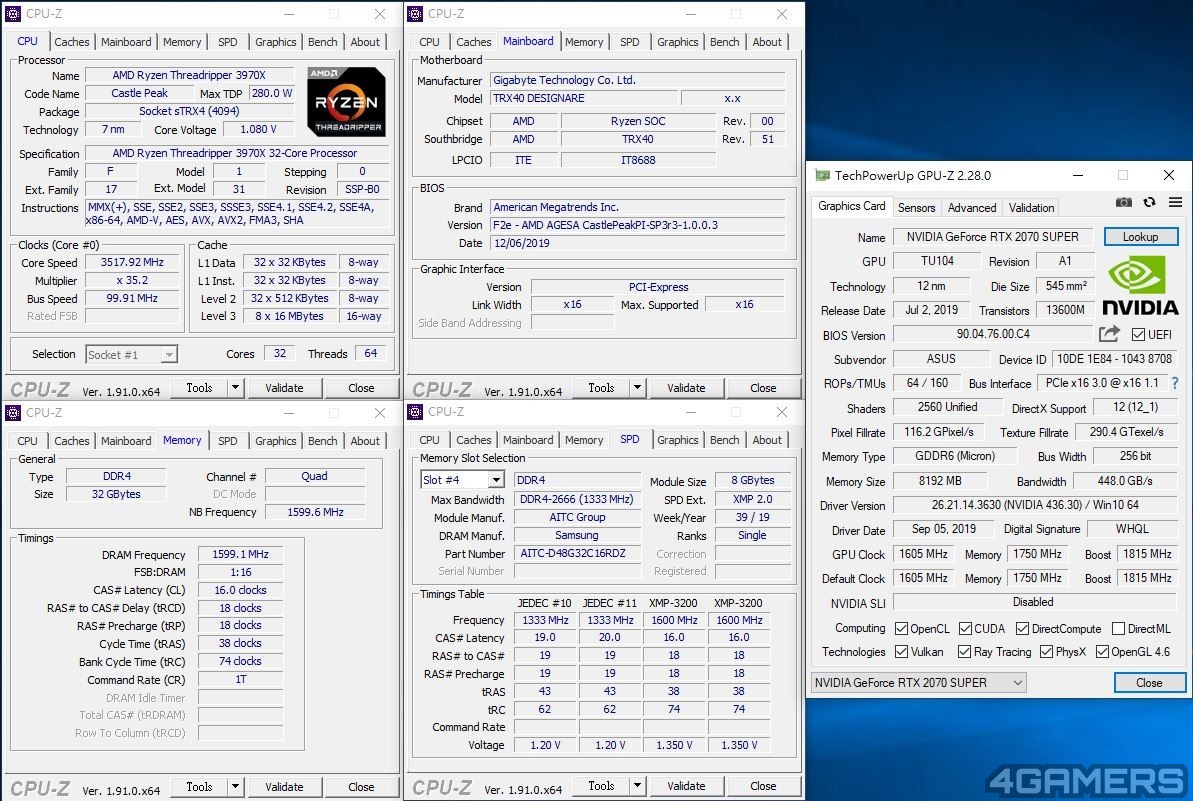

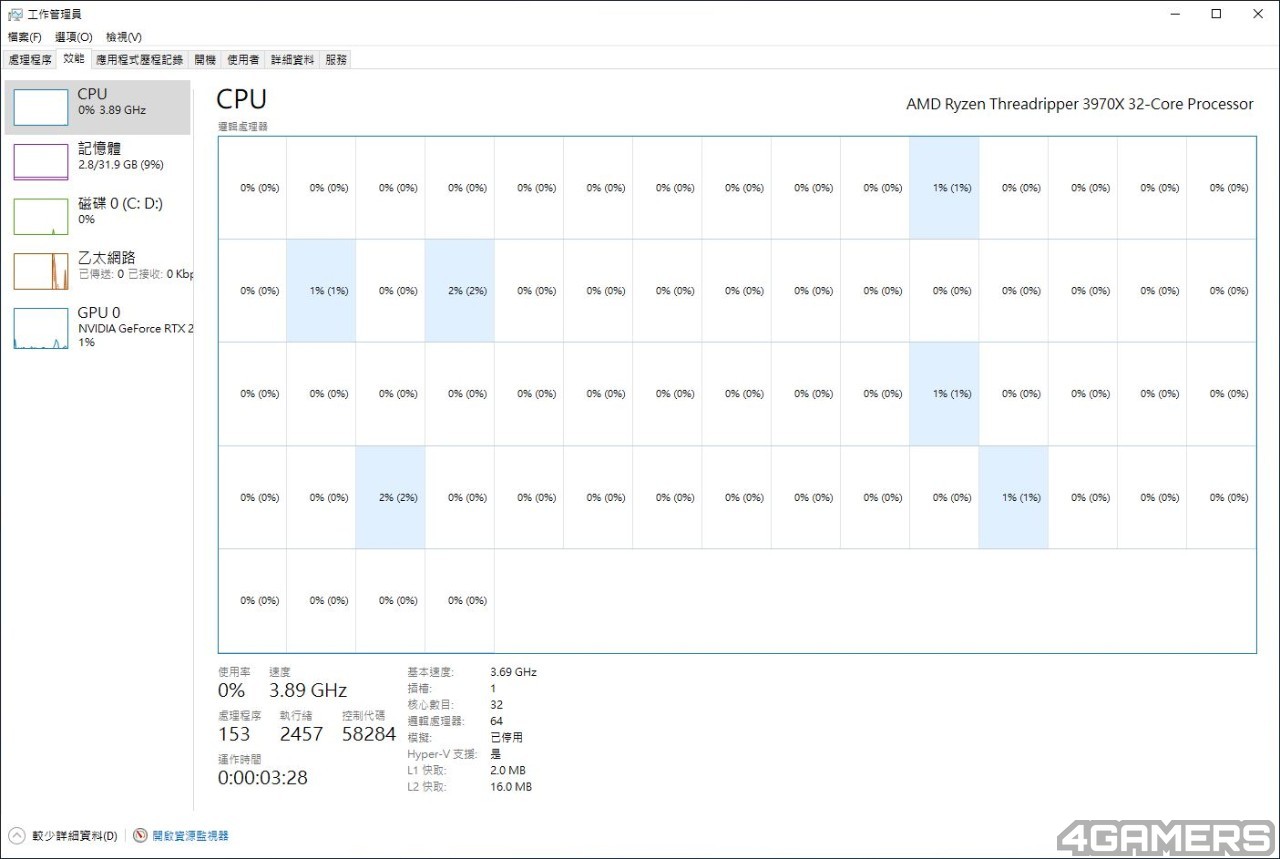

測試硬體驗明正身,AMD Ryzen Threadripper 3970X 共有64個框框,數起來需要花一點時間!

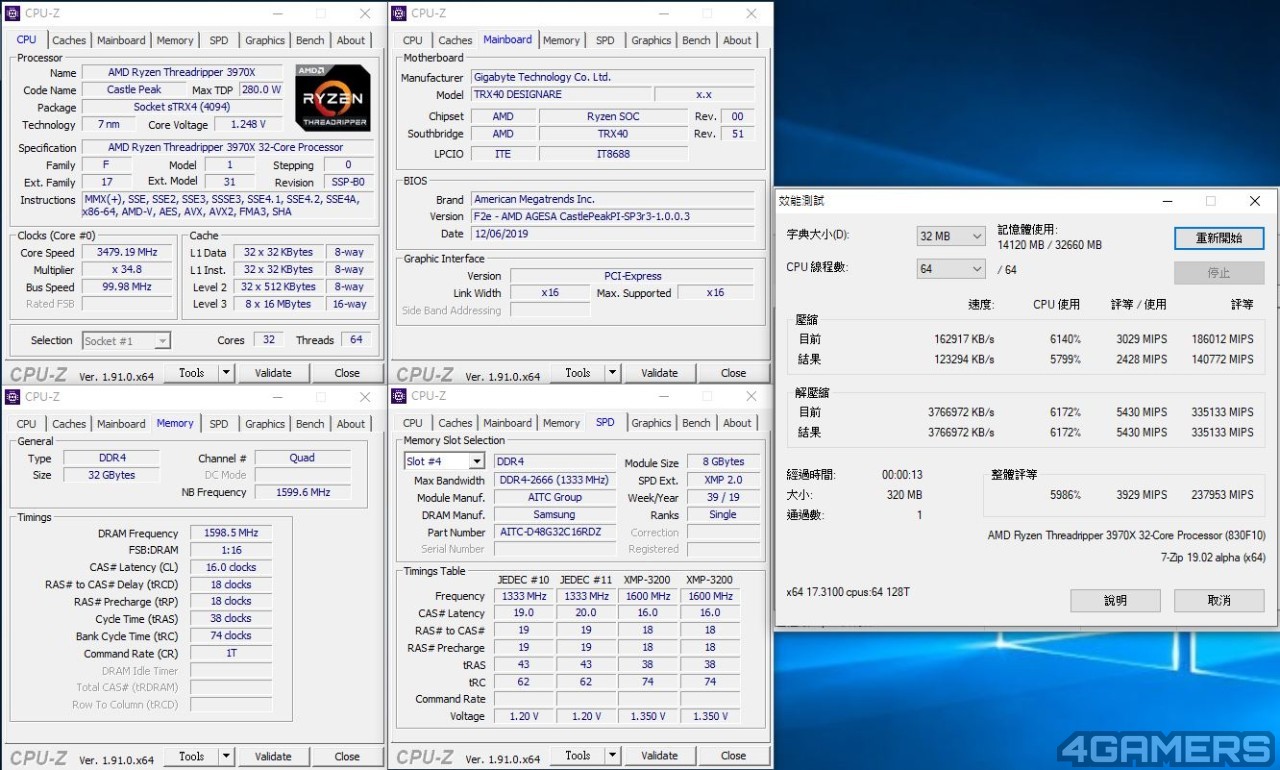

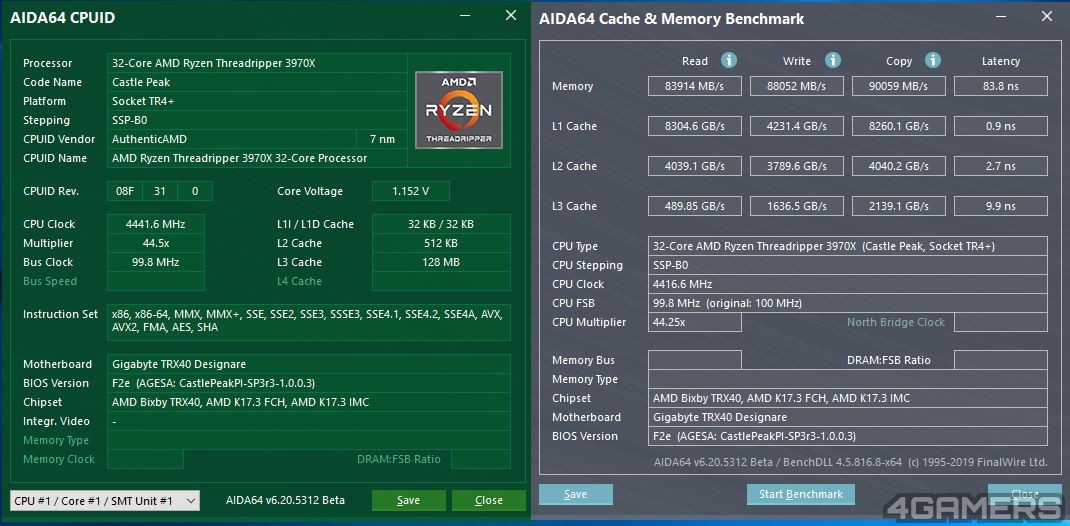

搭配 DDR4-3200 高速記憶體與支援四通道技術優勢,記憶體頻寬表現相當出色,讀取速度 83,914MB/s、寫入速度 88,052MB/s,Copy速度達 90,059MB/s,延遲僅 83.8ns,足以應付大部分創作者的使用或享受高效能帶來的表現。

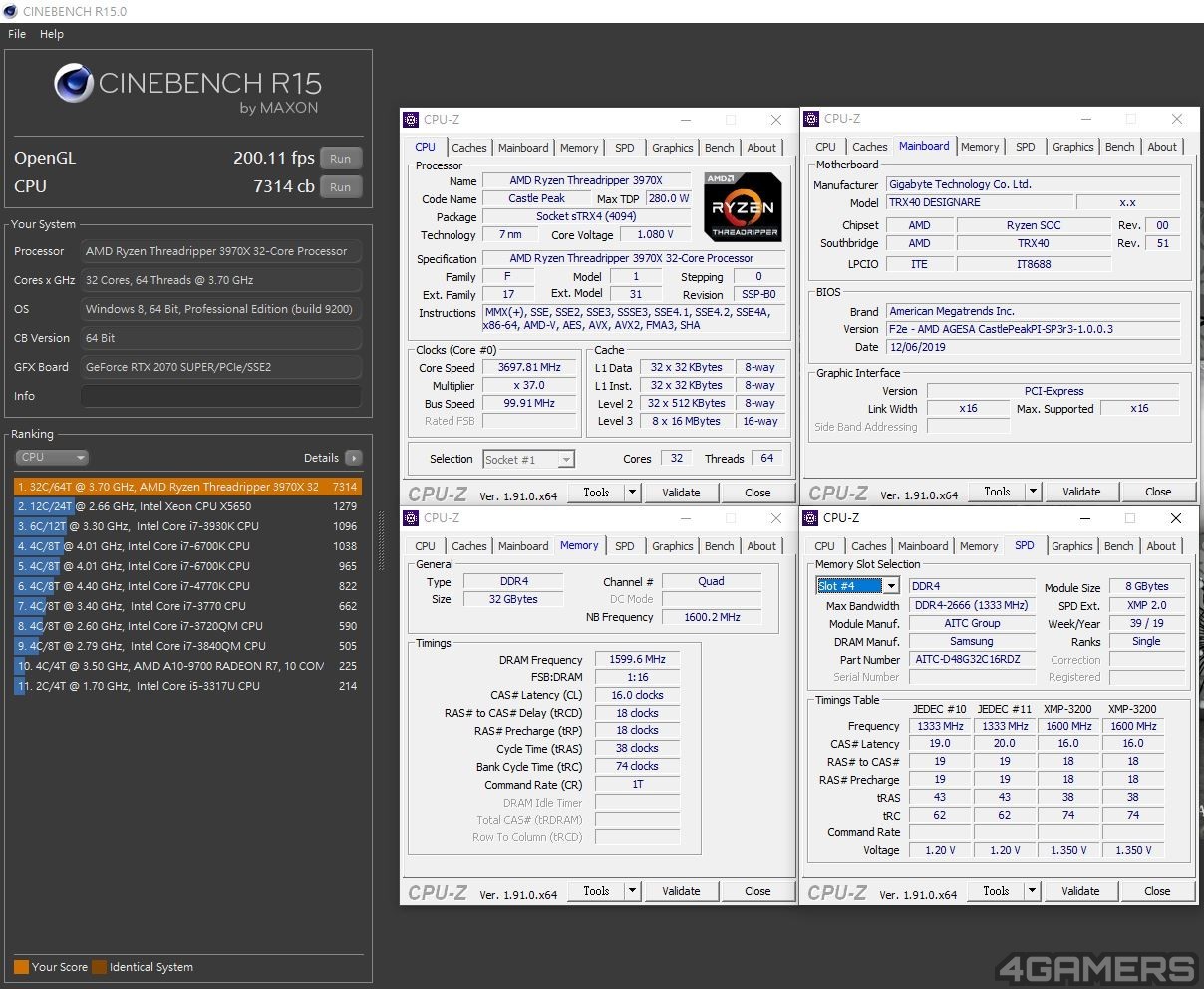

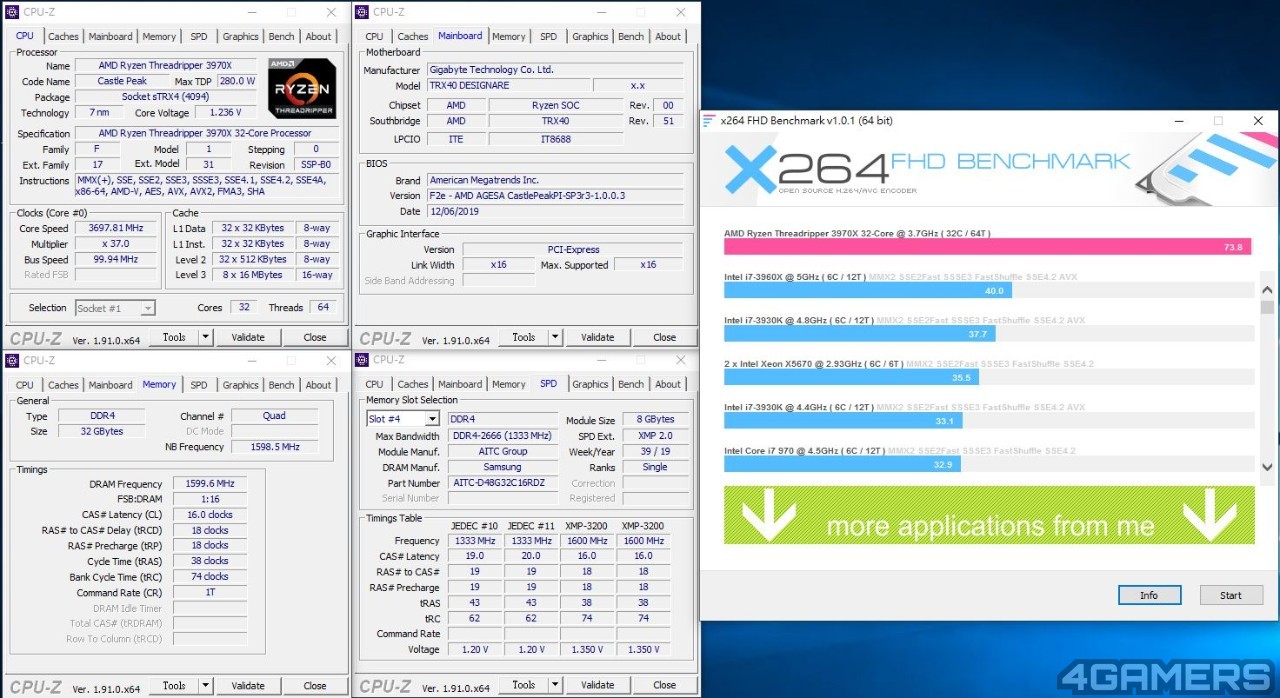

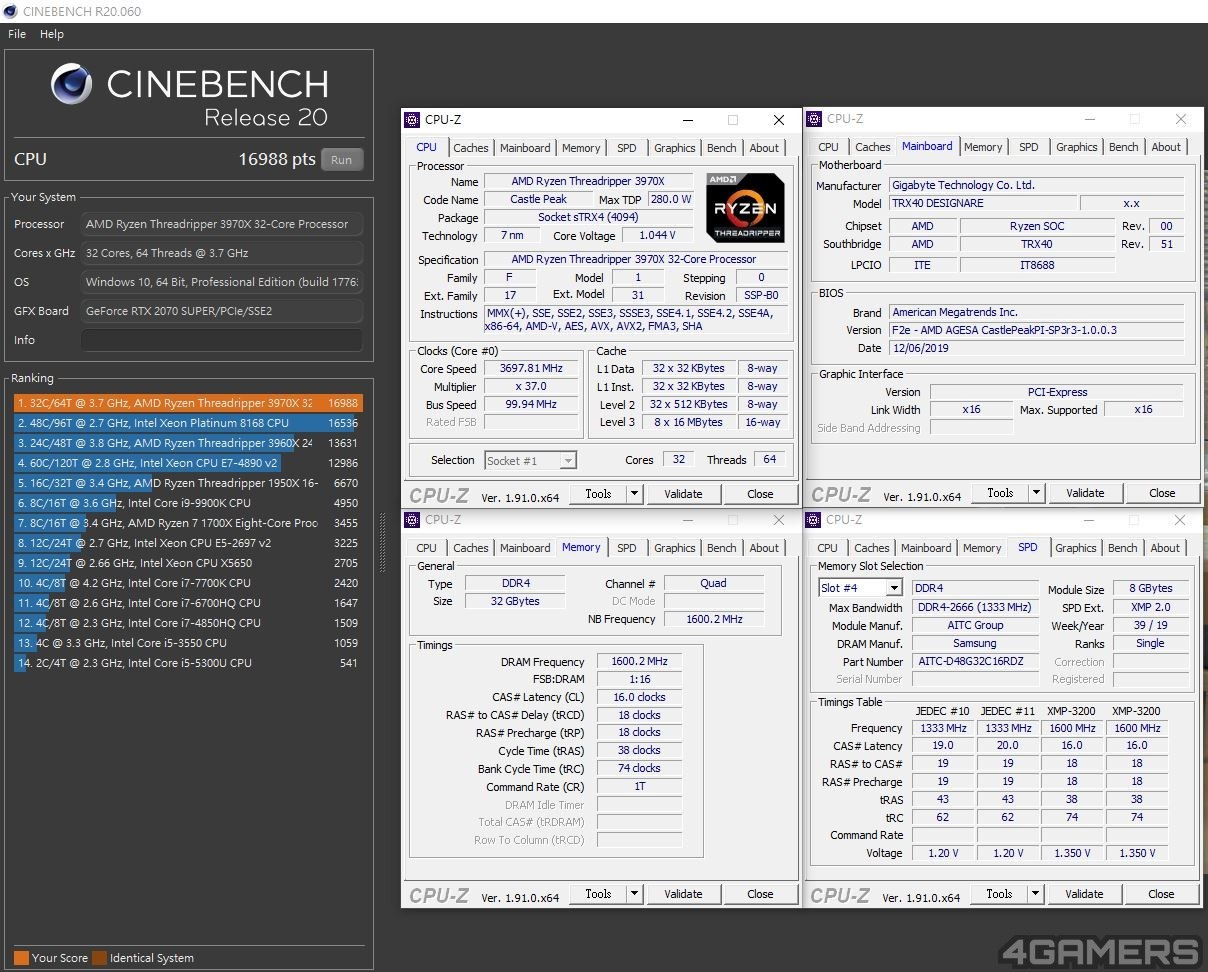

AMD Ryzen Threadripper 3970X 多工處理能力相當驚人, Cinebench R15 CPU 成績達到 7314cb 優異表現,Cinebench R20 CPU 成績更是達到 16988 pts 驚人的成績, x264 與 x265 影音轉檔也受惠於 32 核心 64 線程與強悍的多工表現。

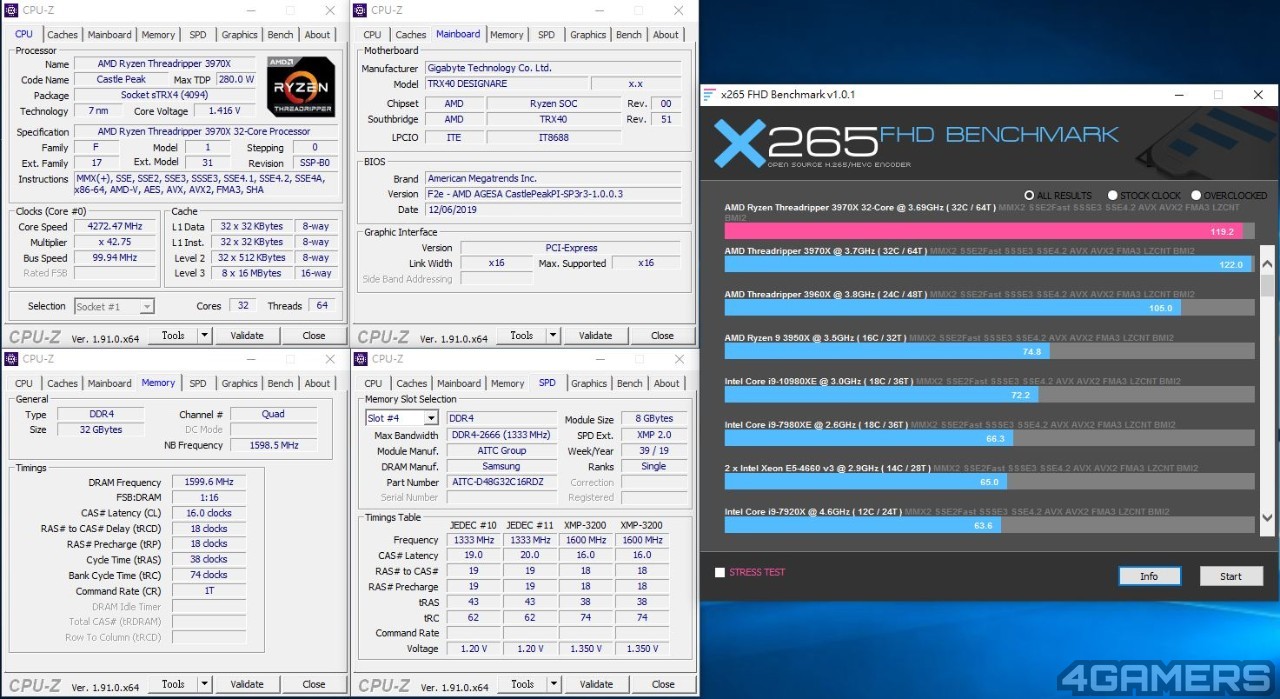

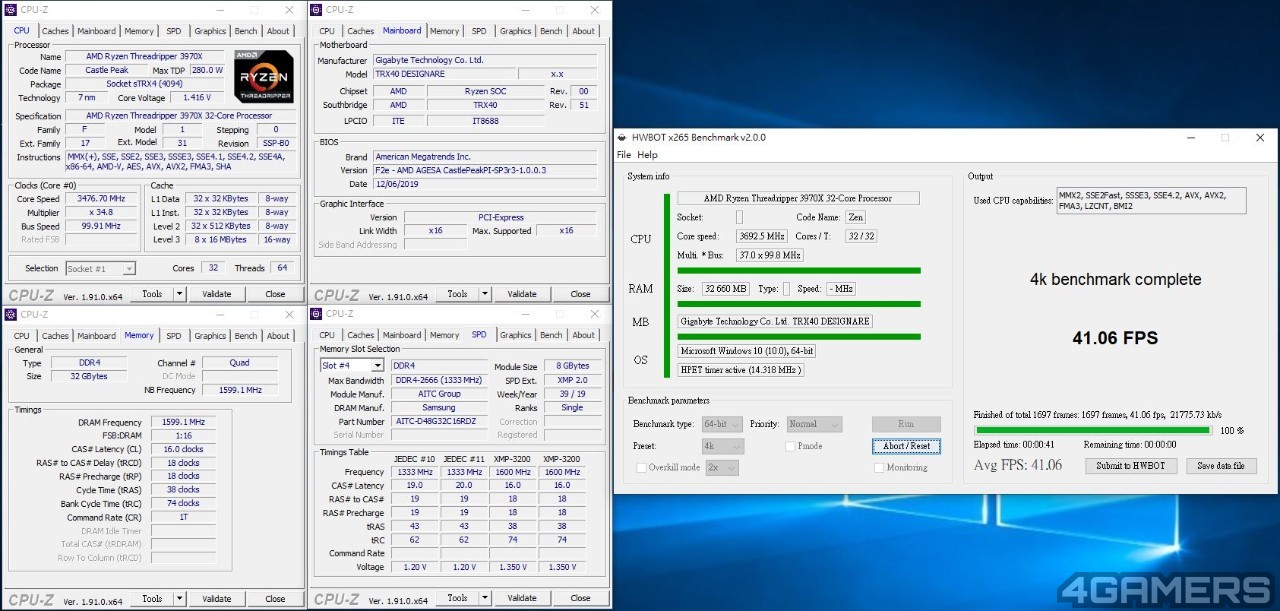

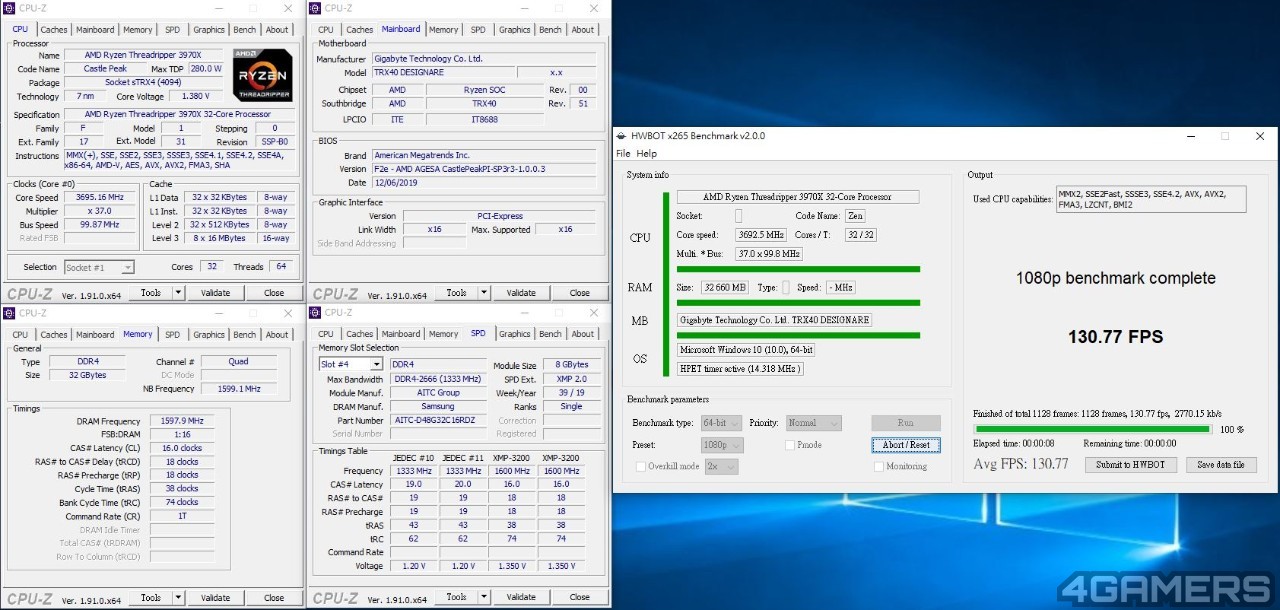

FHD 解析度在 x265 格式下擁有 130.77fps 優異亮眼的成績, 4K 解析度擁有 41.06fps 成績,超強悍的表現可大幅度縮短創作者的等待時間,達到事半功倍的工作效率。

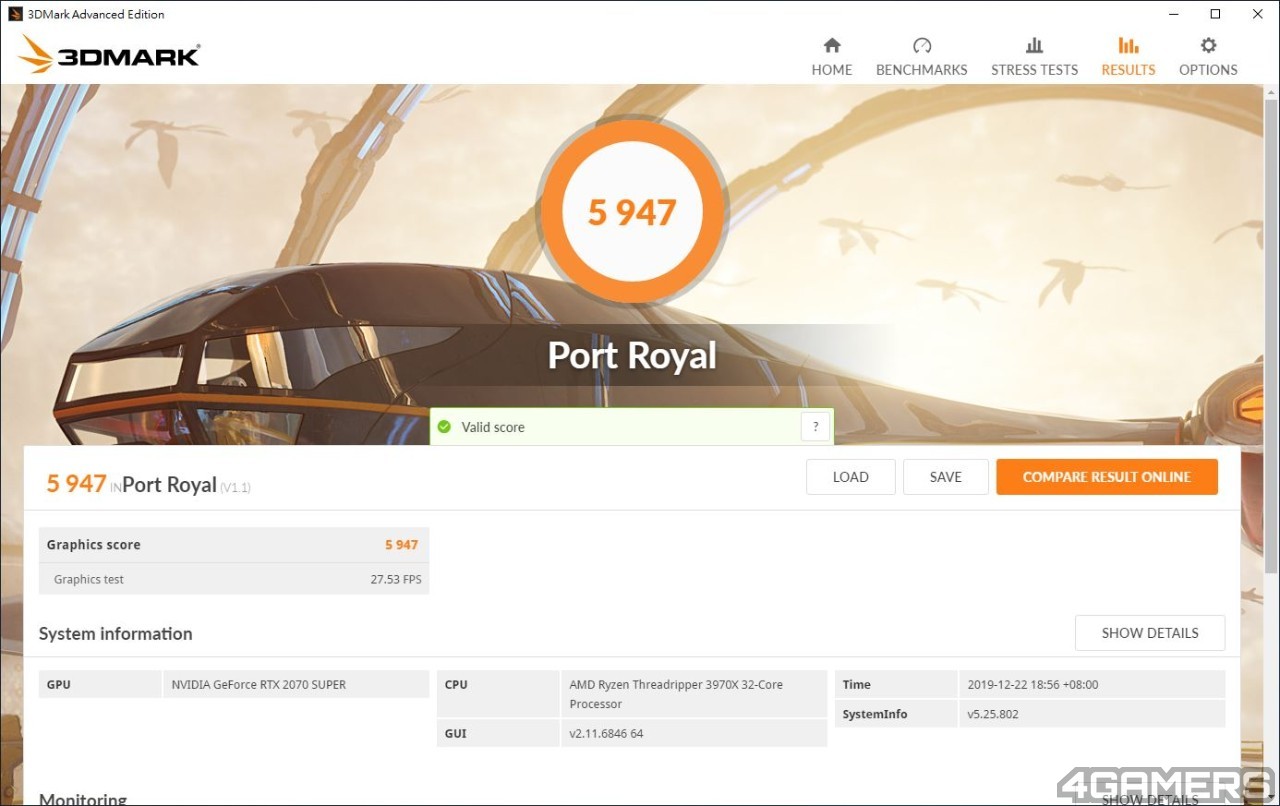

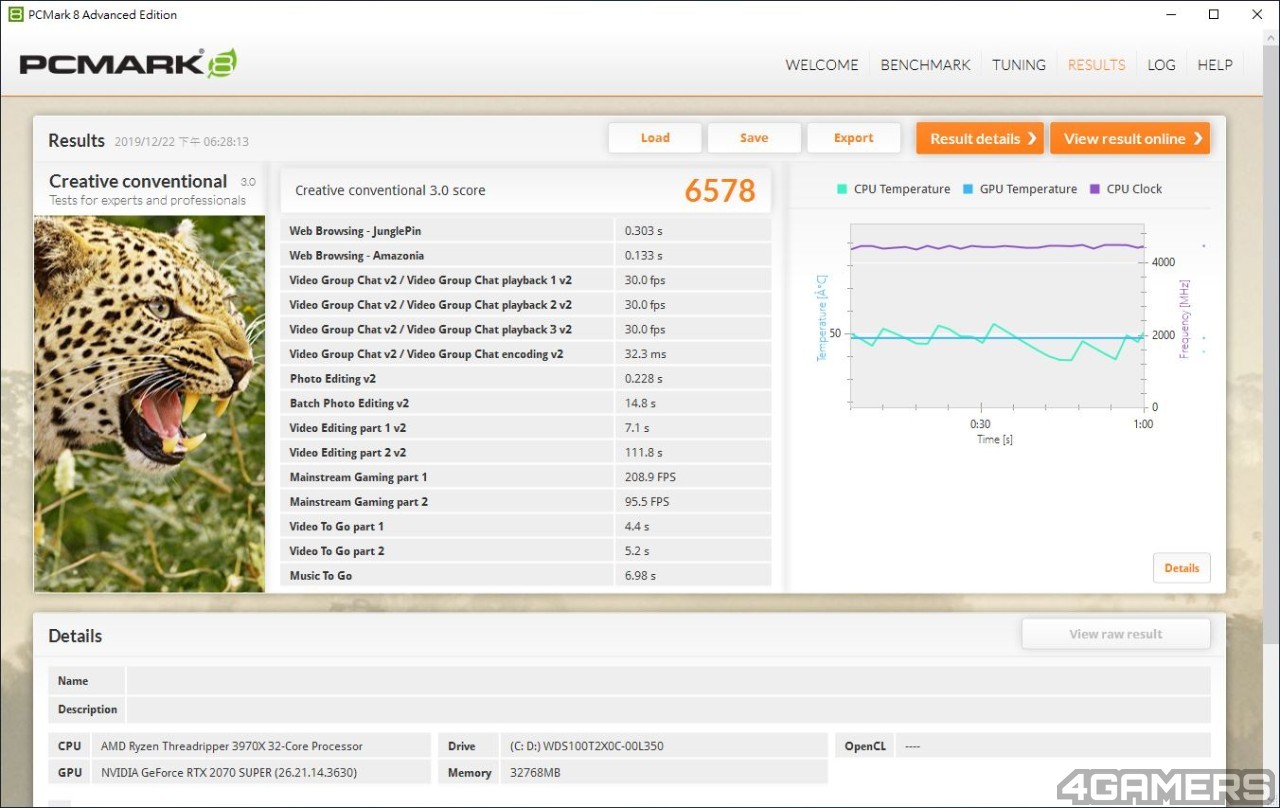

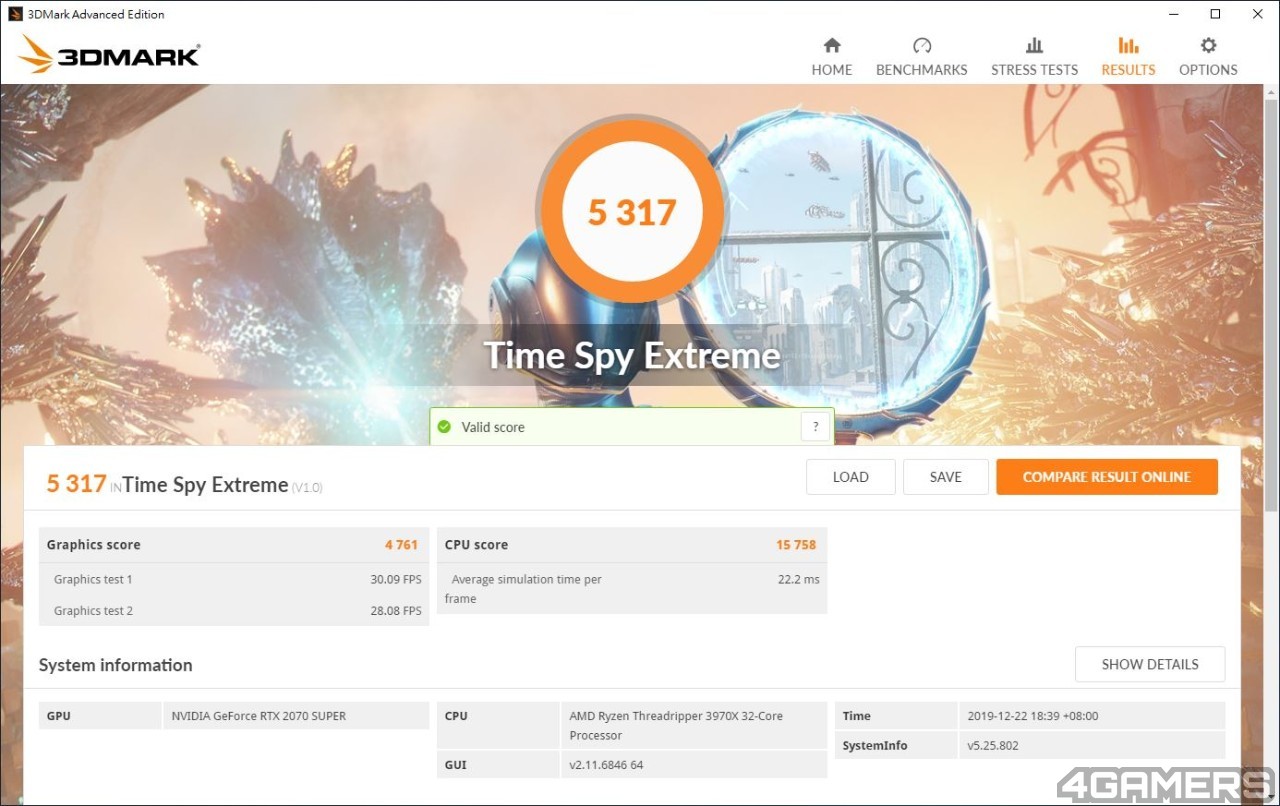

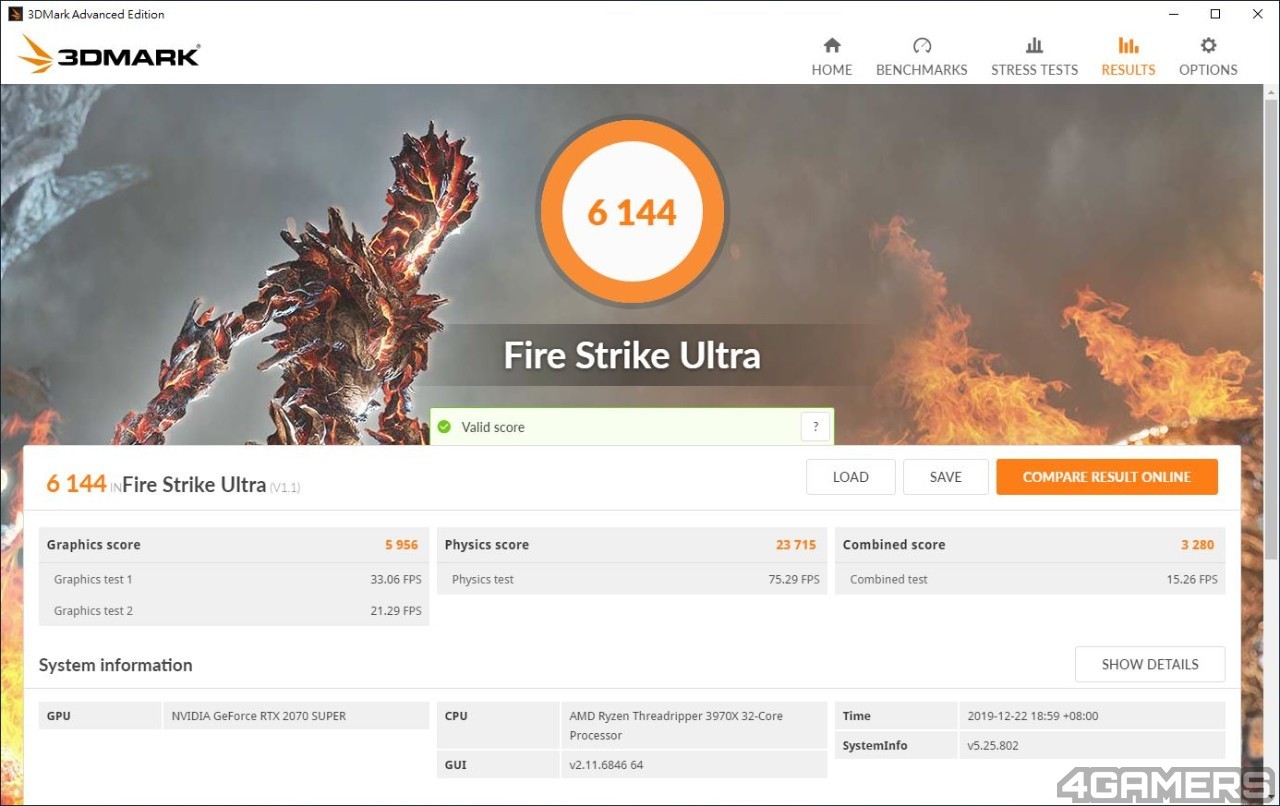

PCMark 8 與 PCMark 10 分別拿下 6578 與 7040 高分表現,整體系統效能表現優異;在 3DMark 測試部分,搭配 NVIDIA GeForce RTX 2070 Super 8GB,在 3DMark Fire UItra 拿下 6144 分、Time Spy Extreme 拿下 5317 分、Port Royal 拿下 5947 分。





結語

GIGABYTE TRX40 DESIGNARE 在擴充性方面相當充足不只是未來普及規格標配,連高速傳輸的 Thunderbolt 與 AORUS Gen4 AIC 擴充卡都一併附上,讓創作者可以享受到更快速的效能與資料傳輸表現,用料方面相當紮實,不論是 CPU 供電、音效、網路或是散熱都下了不少功夫,讓整體效能表現完美發揮。



實測表現方面搭配 AMD Ryzen Threadripper 3970X 頂級處理器可以看到多工表現非常亮眼,如果搭配上 AORUS Gen4 AIC 擴充卡可以享受到超高速的極致效能,讓創作者在工作時可大幅度縮短等待時間,絕對足夠應付大多數應用場合,像是影音剪輯、工程炫圖..等,都是需要頂級效能的主機才能有效縮短等待時間,達到事半功倍的效果!
