酷碼QUBE 500 – 自由拼搭組裝、模組化概念中塔型機殼動手玩

01



對於電腦機殼的挑選,每個人都有自己的偏好,有人選擇的是外觀,有人考慮的是擴充,有人糾結的是散熱,有人在乎的是空間,也有人在意的是體積,難道都沒有辦法一次滿足?



酷碼科技新推出的機殼 QUBE 500,在中塔尺寸機殼中玩出不一樣的新意,同時滿足玩家對機殼的不同需求。QUBE 500 機殼採用扁平包裝與全機可拆卸,加上模組化面板設計,可簡化安裝難度與流程,更便於日後維護保養。



這次介紹的除了常見的黑白兩色 QUBE 500、還有一款附上薄荷綠、粉紅色、奶油色三種配色飾板的限量版馬卡龍配色 QUBE 500,我們一次開給各位看!



02

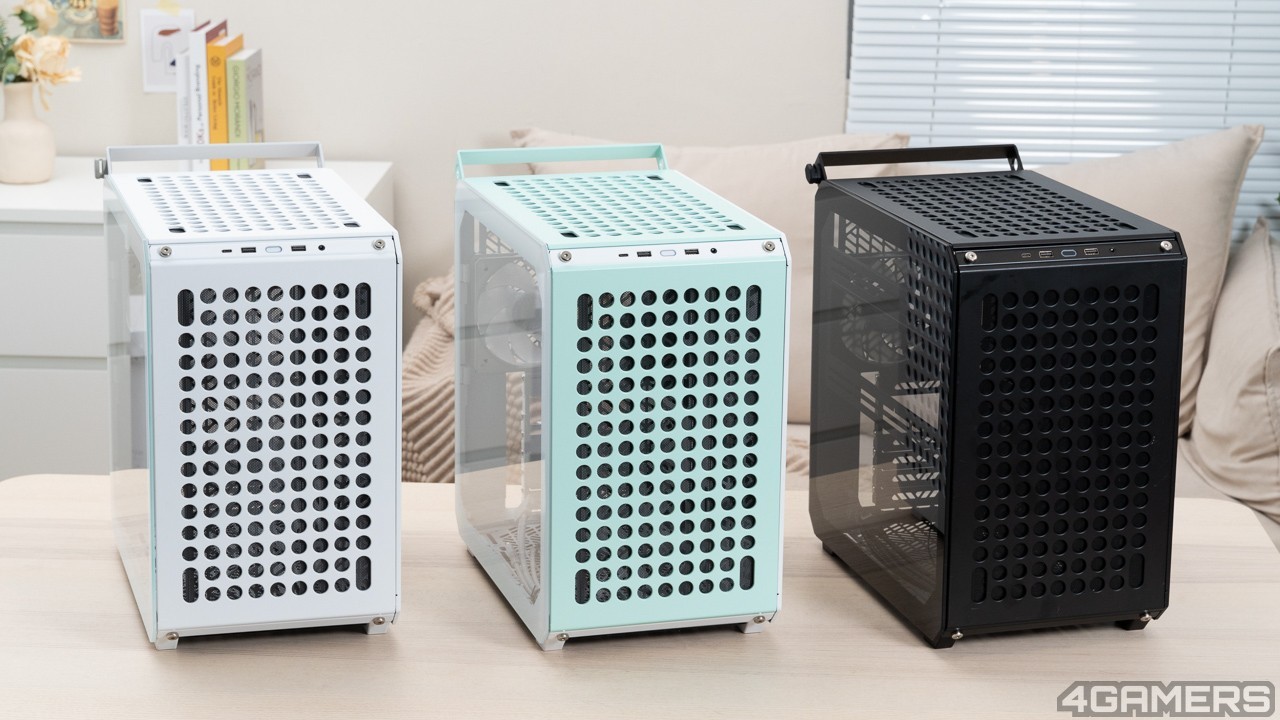

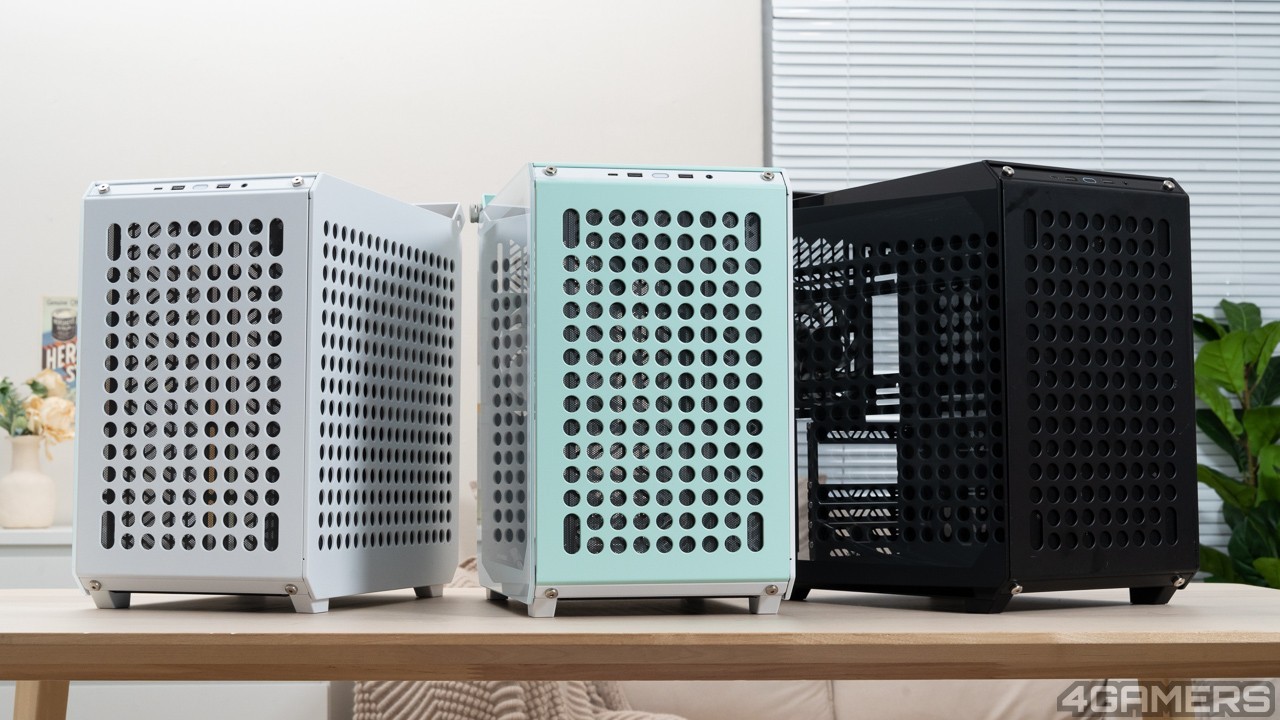

左起:白色 QUBE 500、馬卡龍限量版 QUBE500、黑色 QUBE500。
03
馬卡龍限量版 - 粉紅色
04

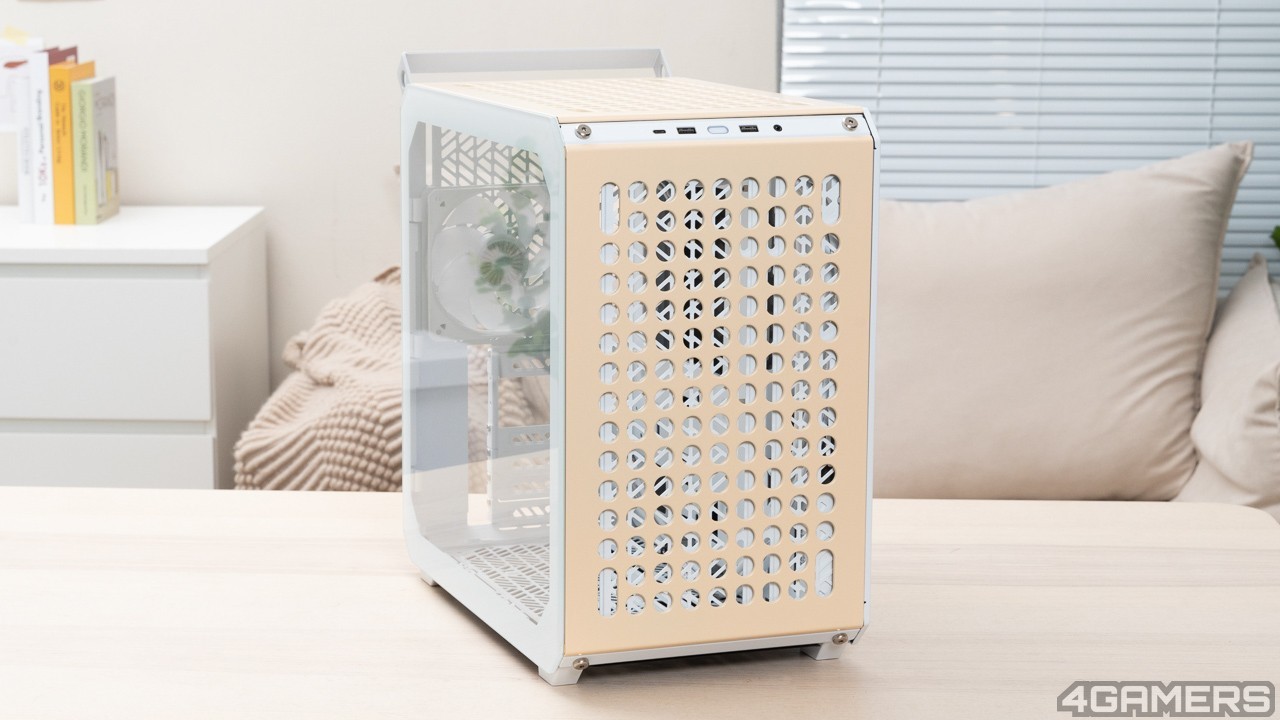

馬卡龍限量版 - 奶油色
05

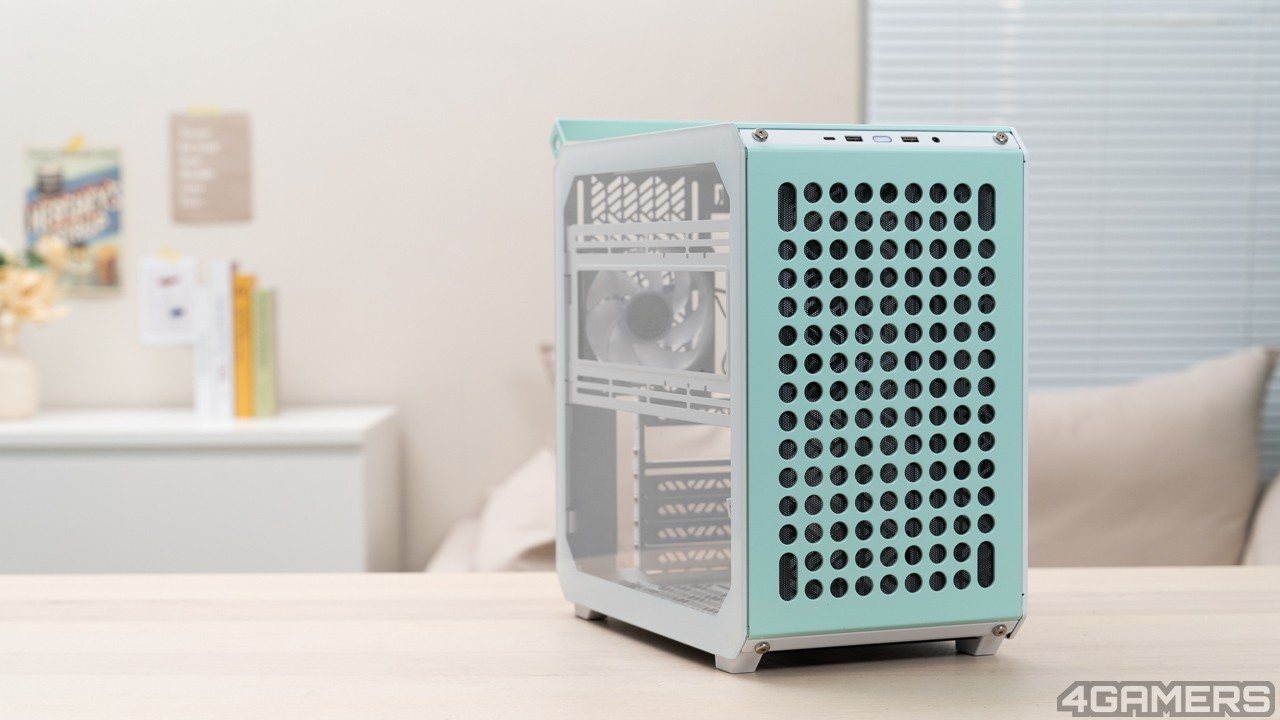

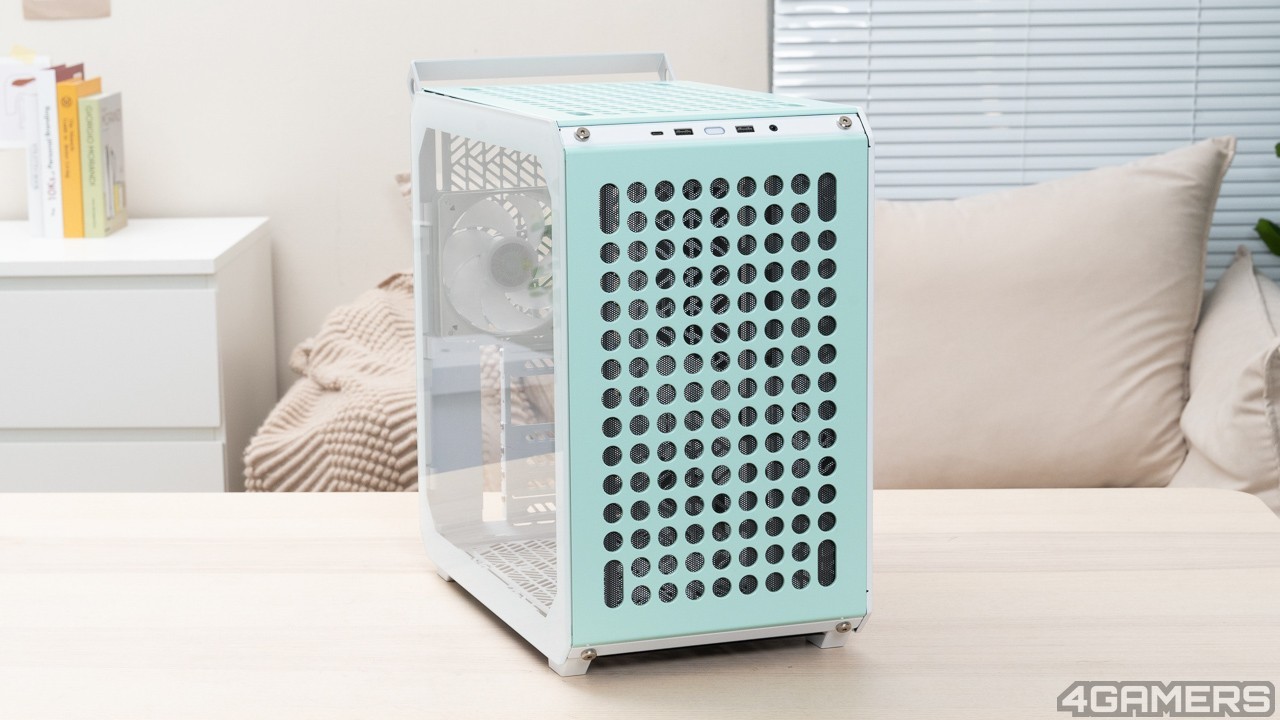

馬卡龍限量版 - 薄荷綠



酷碼 QUBE 500 機殼實在是設計巧思拉滿,沒有遇到這咖之前,沒想到機殼居然可以這樣玩?首先,它就是樂高組裝的概念,透過平板設計組件的搭配,採用全模組化設計,提供垂直顯卡支架以及超 Q 的馬卡龍色洞洞板,隨手裝上創意配件就可收納周邊,而且才兩千多塊錢,不是很值得買爆嗎?



從機殼的包裝盒就非常與眾不同,有一種拆開日本製吸頂 LED 燈的感覺,因為組件都是平板化設計,跟傳統印象中的機殼包裝,有著天壤之別的差距!內部則是一層層堆疊,減少 45% 體積與包材,每一層都有對應了安裝步驟,可以先掃描紙箱上 QRcode,按照順序進行組裝,比較不會搞混。



06

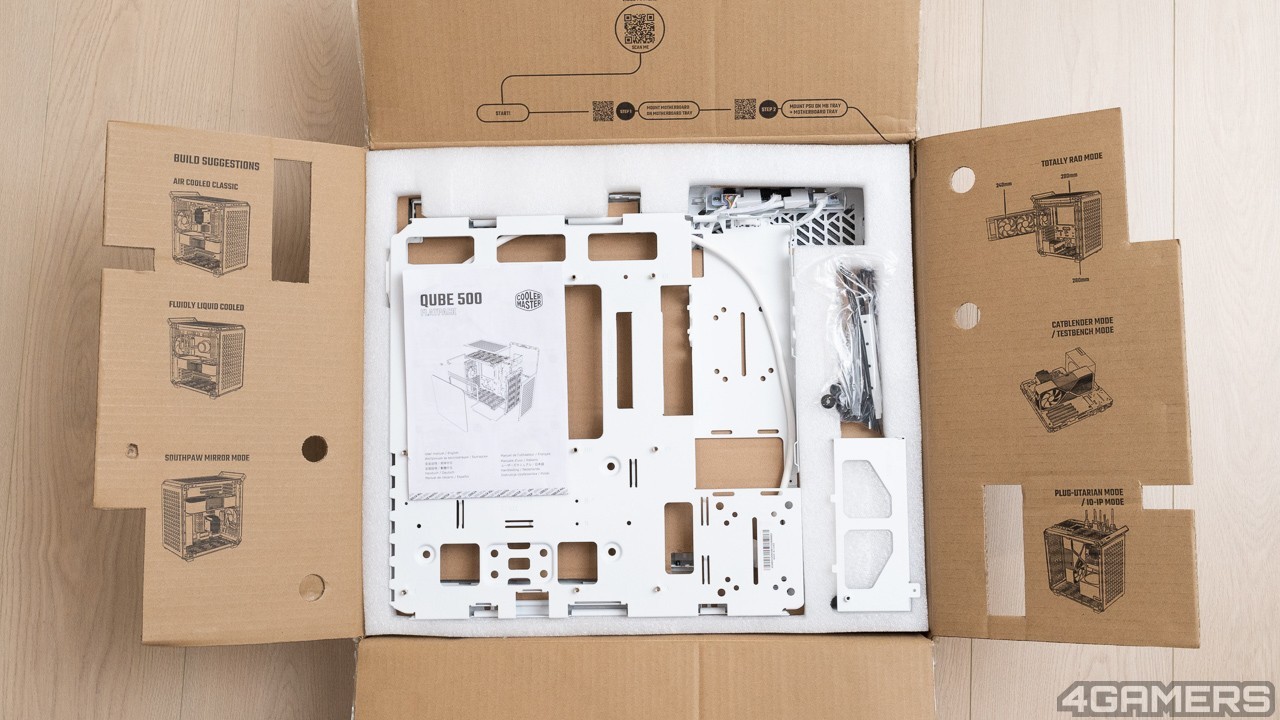

第一層主要是主機板拖盤、顯卡直立轉接架
07
第二層前面板與後方背板
08

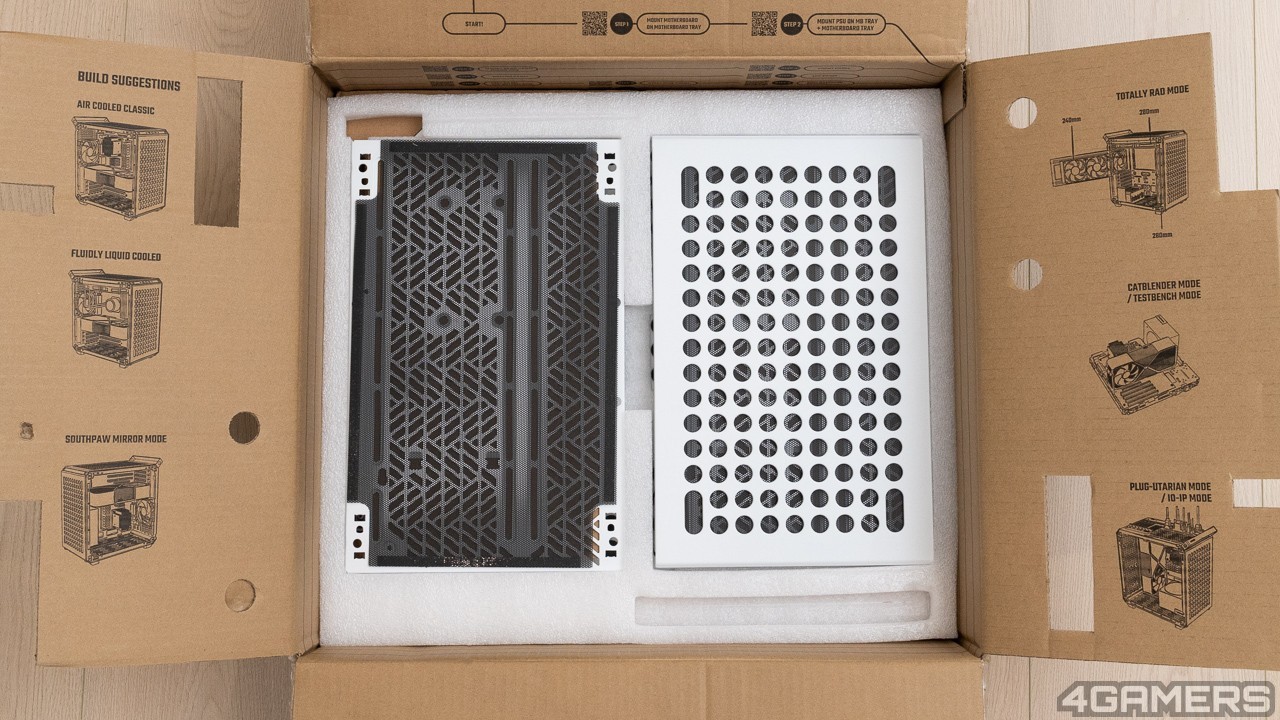

第三層則是前飾版、底部飾板
09
第四層則是側背板、底板腳墊
10

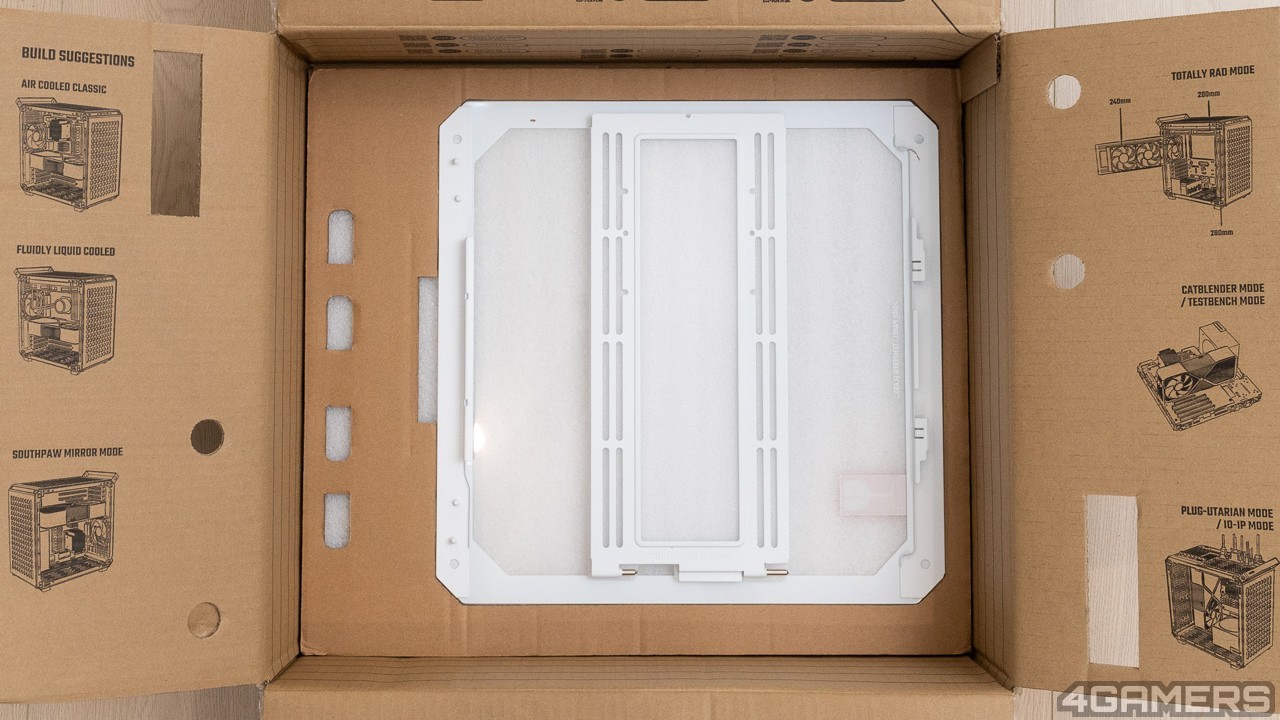

最後一層是玻璃透明側版。
11

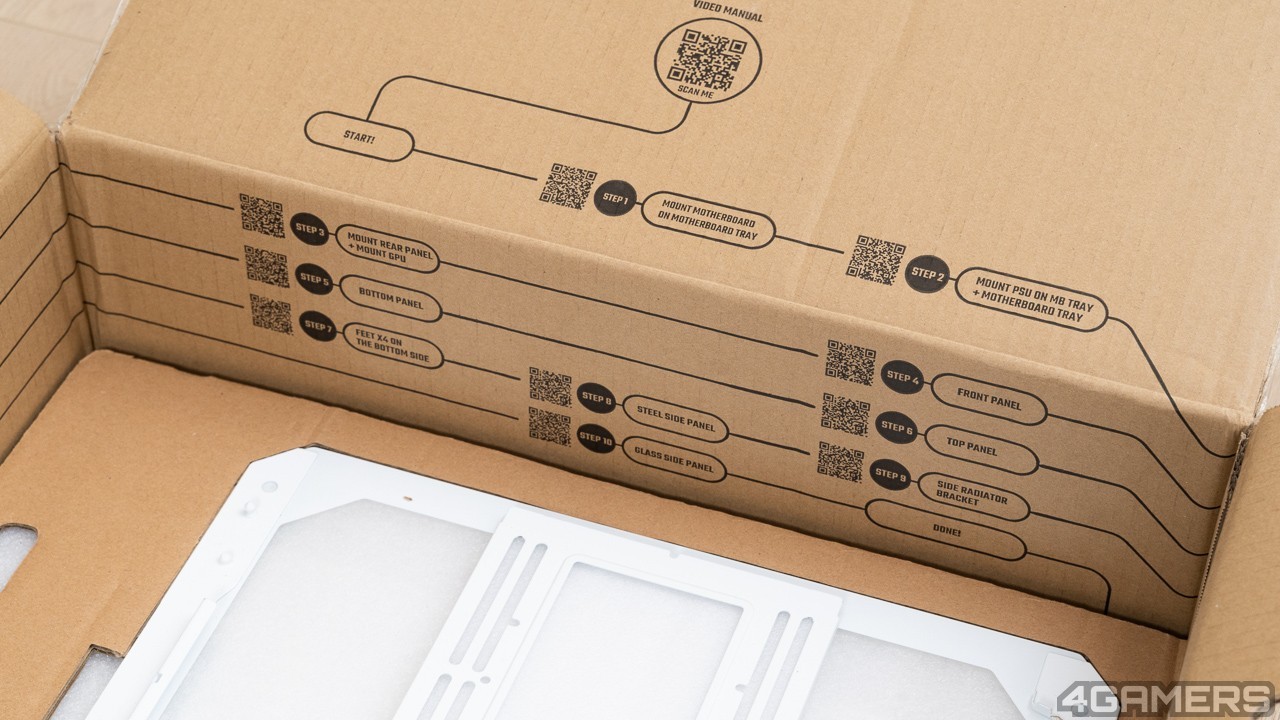

如果是馬卡龍配色版本 QUBE 500,則會再多一層安放不同配色的飾板蓋。



拆開來之後的 DIY 組裝相當簡單,其實就是將機殼六個面組合起來,各組件擋板都是模組化設計,交接處有卡榫與螺絲固定,穩定性其實相當好。日後可以自行單獨拆卸裝填,這有一個蠻大的好處,就是過一陣子髒了都很容易拆下清潔保養,這一點比傳統機殼好很多。



12

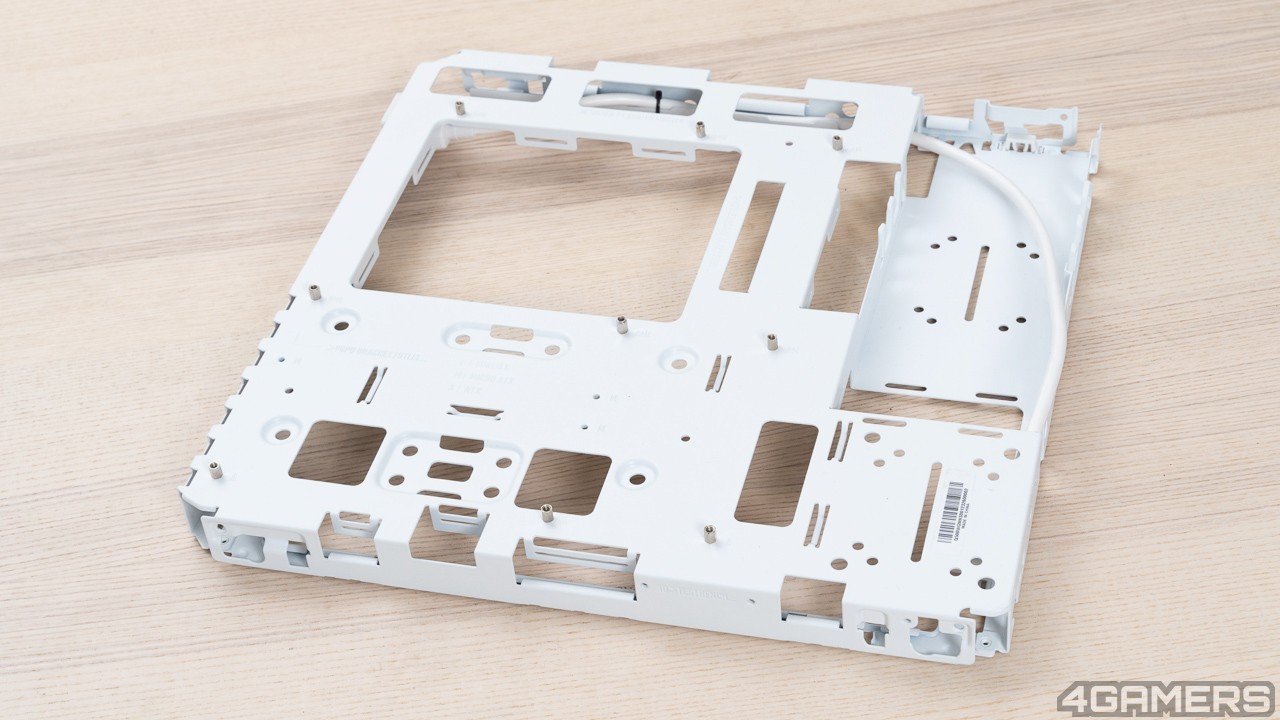

主機板托盤,右上方為預設電源供應器安裝位置。

13

14

15

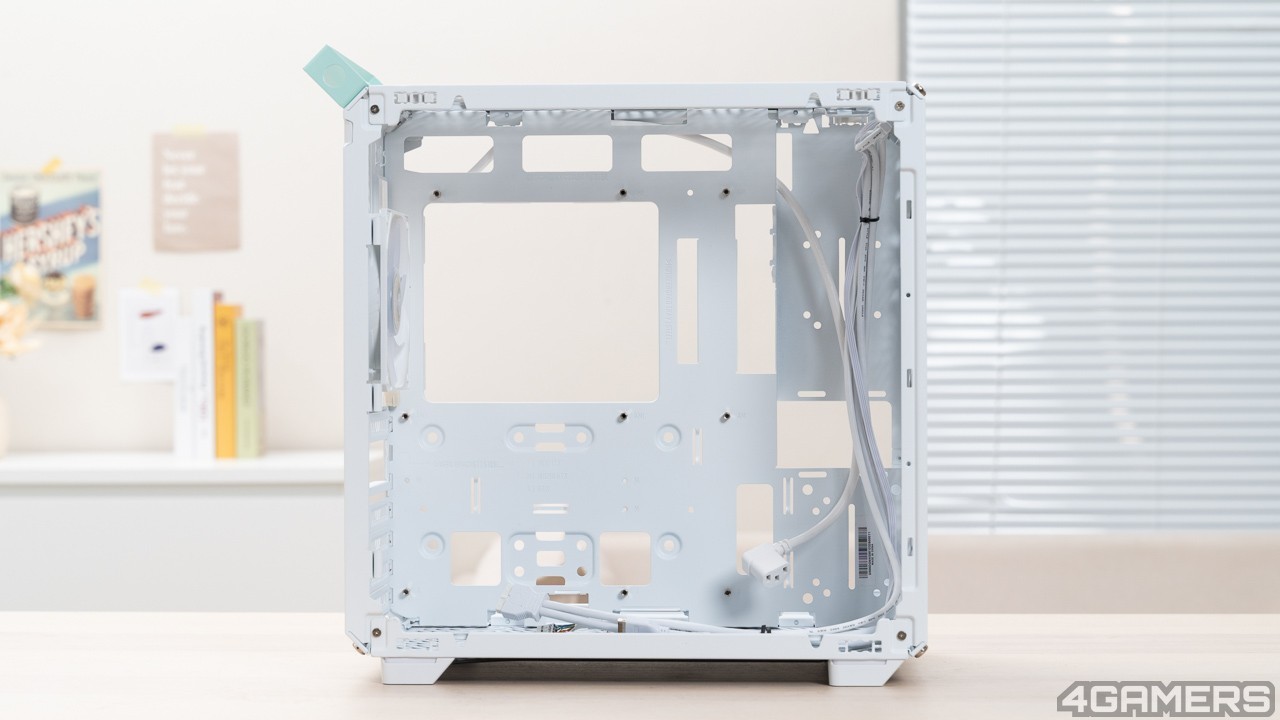

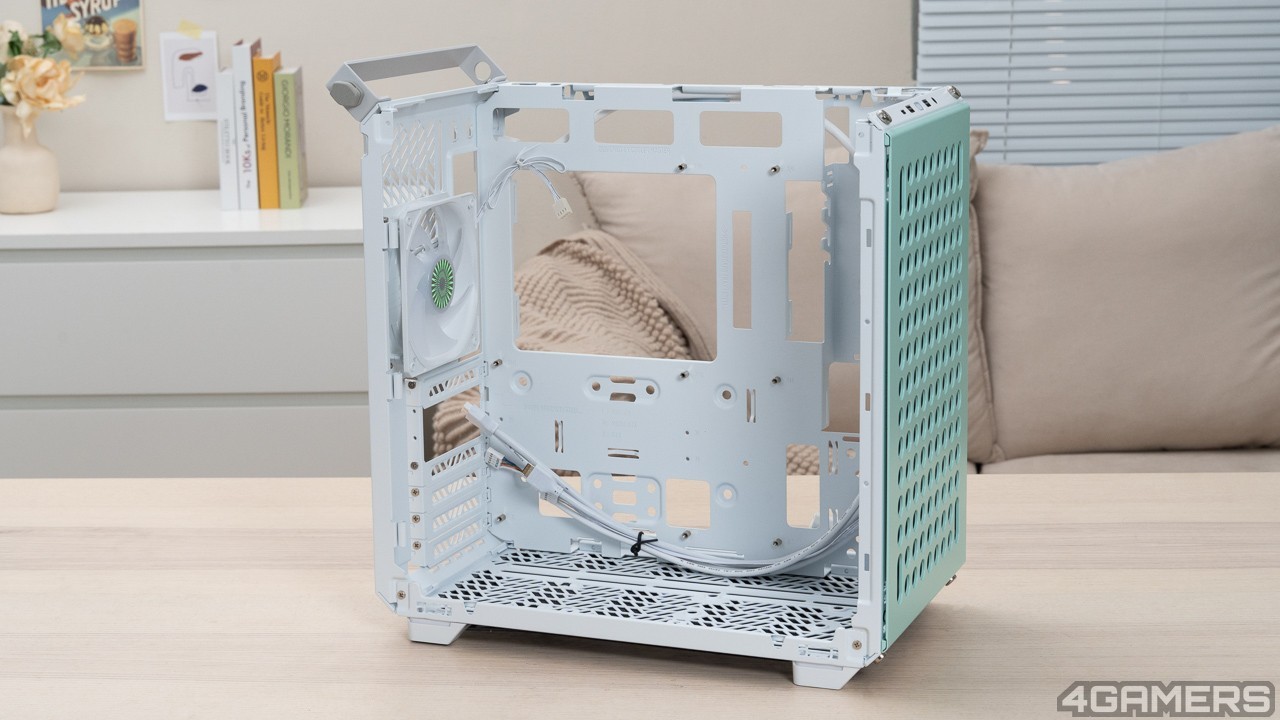

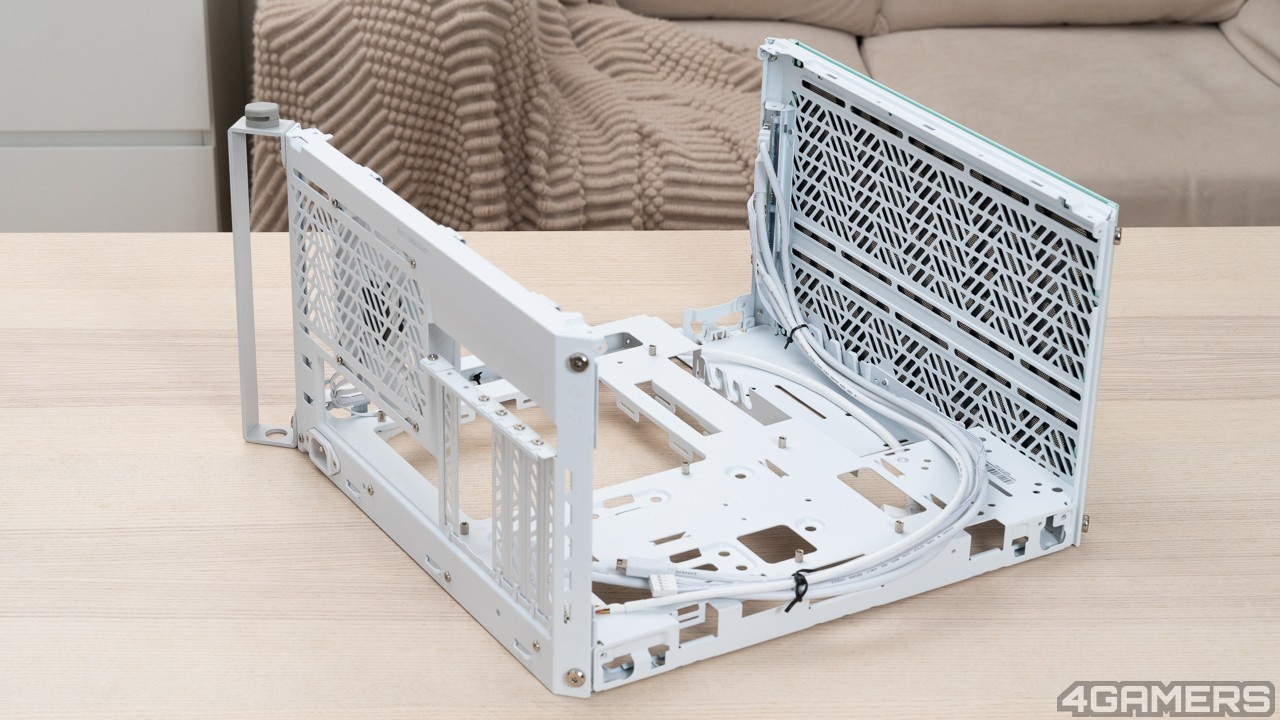

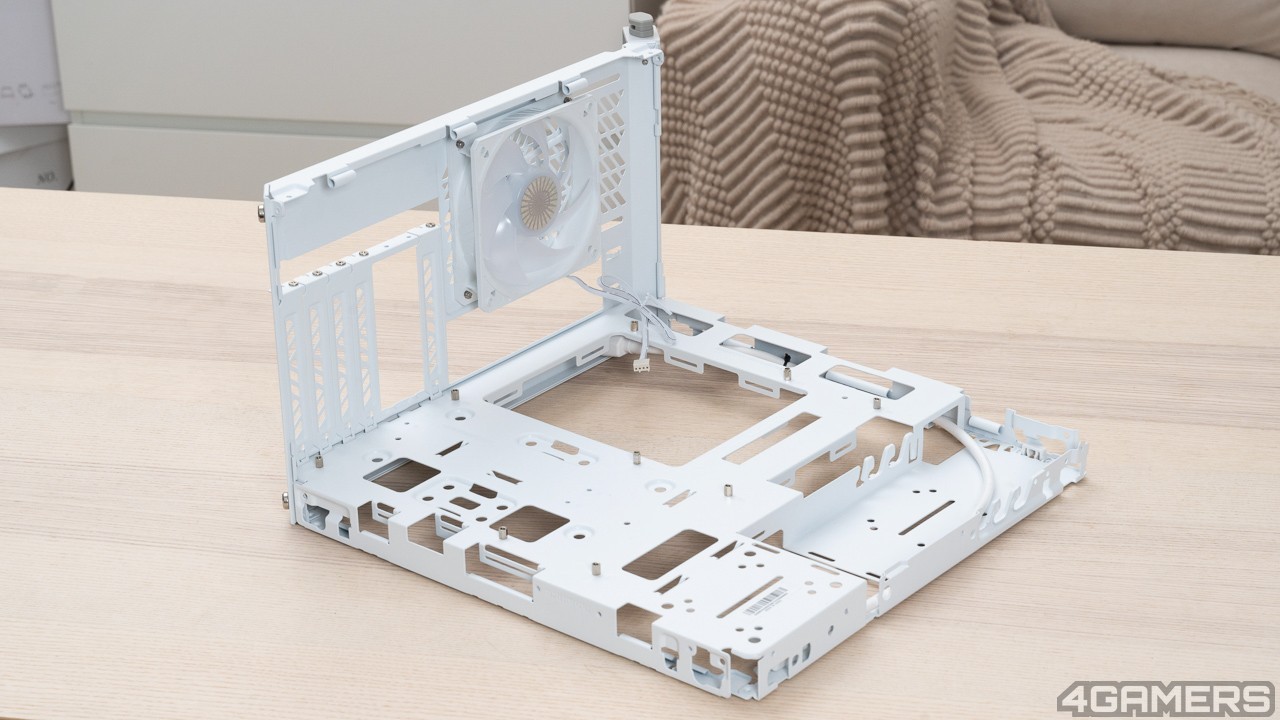

首先,先固定主機板托盤與後方背板(有風扇、介面卡檔板區的),電源供應器放置位置則是在靠前面板處,透過轉接架卡在主機板托盤上,並提供三段高度調整。電源供應器放置位置,會影響到頂部水冷排、顯示卡之間的相容性。



接著安裝前面板與底部面板,接著就安裝底部的四個角墊,同樣都是透過卡榫與螺絲固定,操作起來不難。

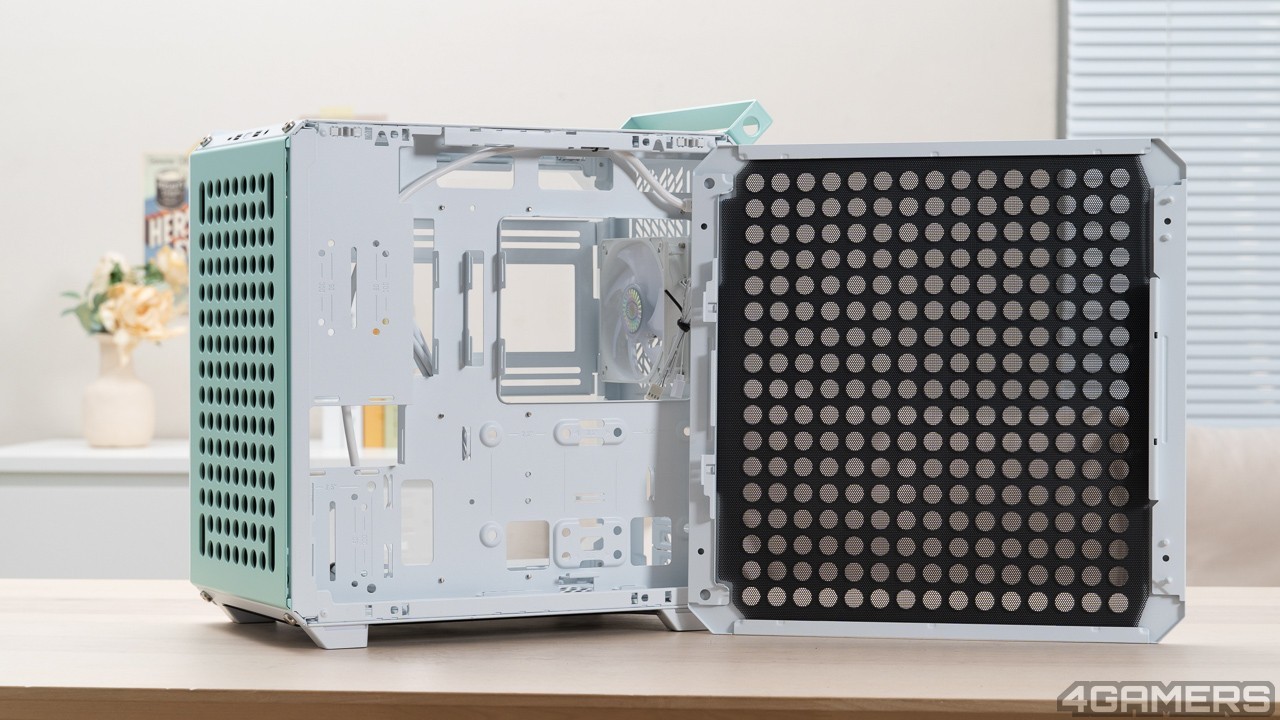

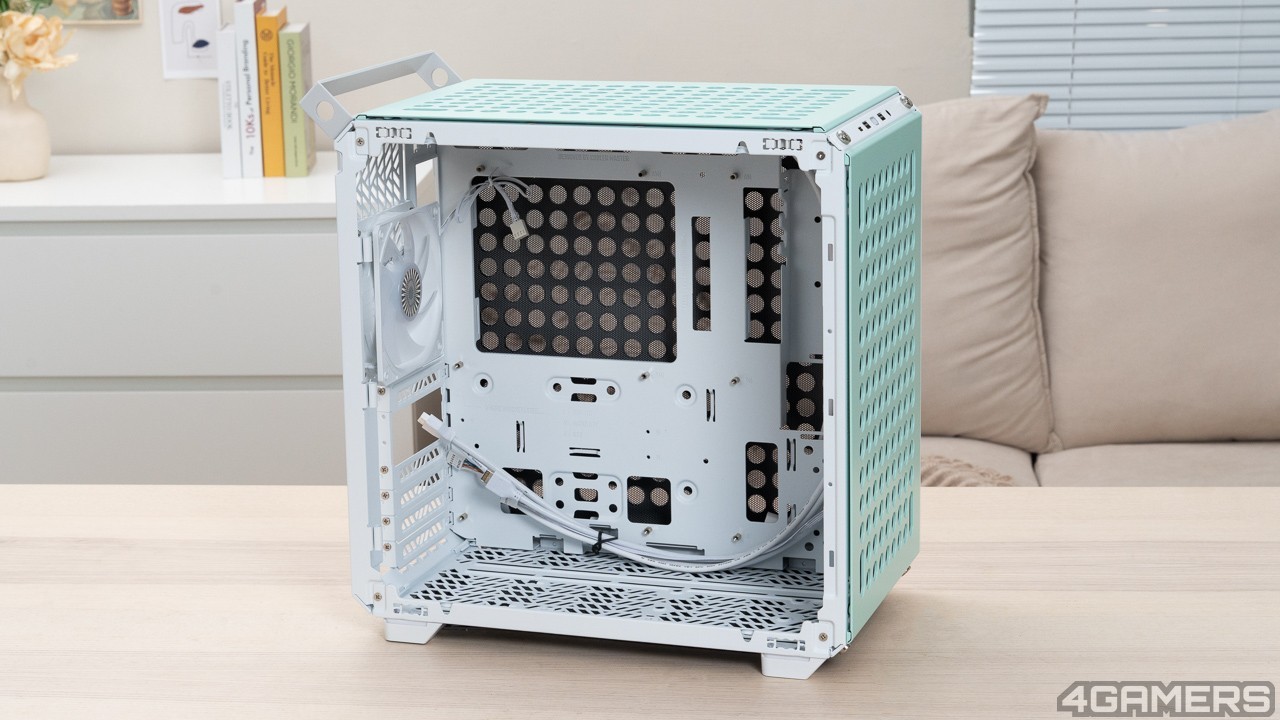

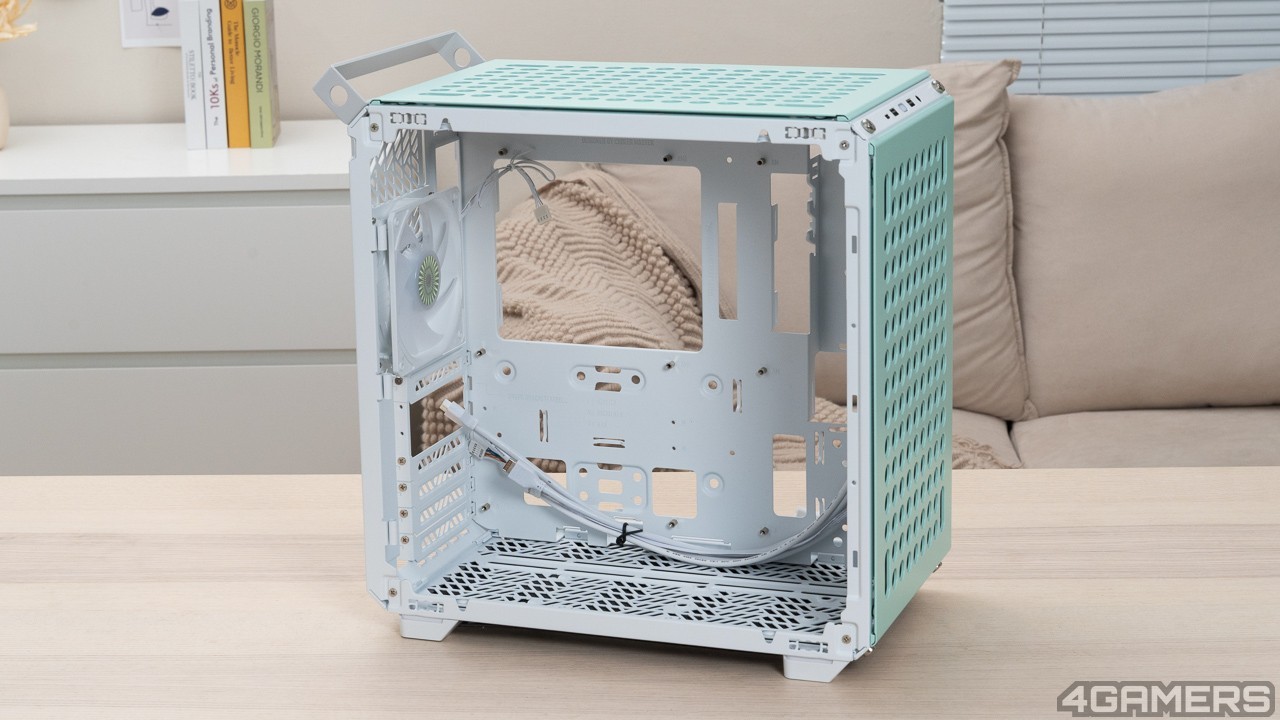

再來就可以安裝頂部面板、玻璃側板與背板,機殼就此成型啦!如果要在機殼頂部面板安裝風扇或水冷排,可以先單獨固定在頂部面板,再安裝到機殼上,同理,前方面板或是主機板區域零組件安裝,也可以單獨拆卸掉面板讓裝機的「手路」更寬裕,彈性十足。



16

17

18



19



20 21



22





QUBE 500 機殼的體積雖然不特別大,但是它肚量可一點也不小,不管是現在消費型最大的 E-ATX主機板、長度 173mm 的電源供應器、或者是長度超過 360mm 的高階顯示卡、172mm 高的CPU散熱風扇,甚至是 280mm 水冷,QUBE 500 都可以一口咬定、輕鬆收入肚子裡面。



機殼內建一顆白色的 120mm SF ARGB PWM 風扇,最高轉速 1800 rpm,在前置電源供應器的情況下,前方面板還可以裝一顆 120mm 風扇,加上幾乎機殼全部都開孔+濾網,基本不需要煩惱溫度或風量問題。



23


24

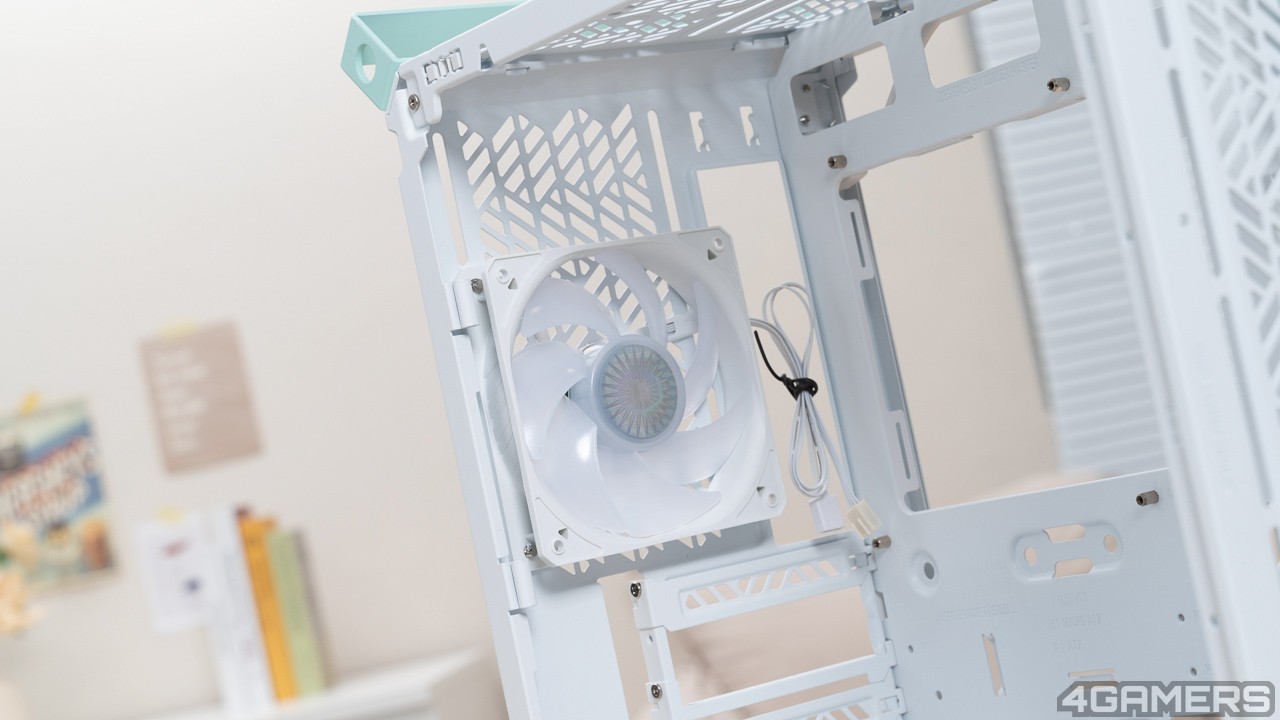

白色 120mm SF ARGB PWM 風扇,轉速最高 1,800 rpm。



既然說到顯卡,酷碼知道很多人都喜歡把顯卡垂直裝,除了好看之外,對於風道設計會更有彈性。QUBE 500 提供垂直顯卡安裝支架,也可以彈性調整高低,方便各神人找到最佳的空氣流向!此外,機殼側邊散熱器支架還多留了加裝一組 280mm 散熱器的空間,散熱基本不用擔心啦!



仔細數一下擴充數量,QUBE 500 共可支援 7 組的 PCI 擴充插槽、4 組 3.5 吋裝置以及 3 組 2.5 吋裝置,以中塔型機殼來說擴充能力相當不錯。



25

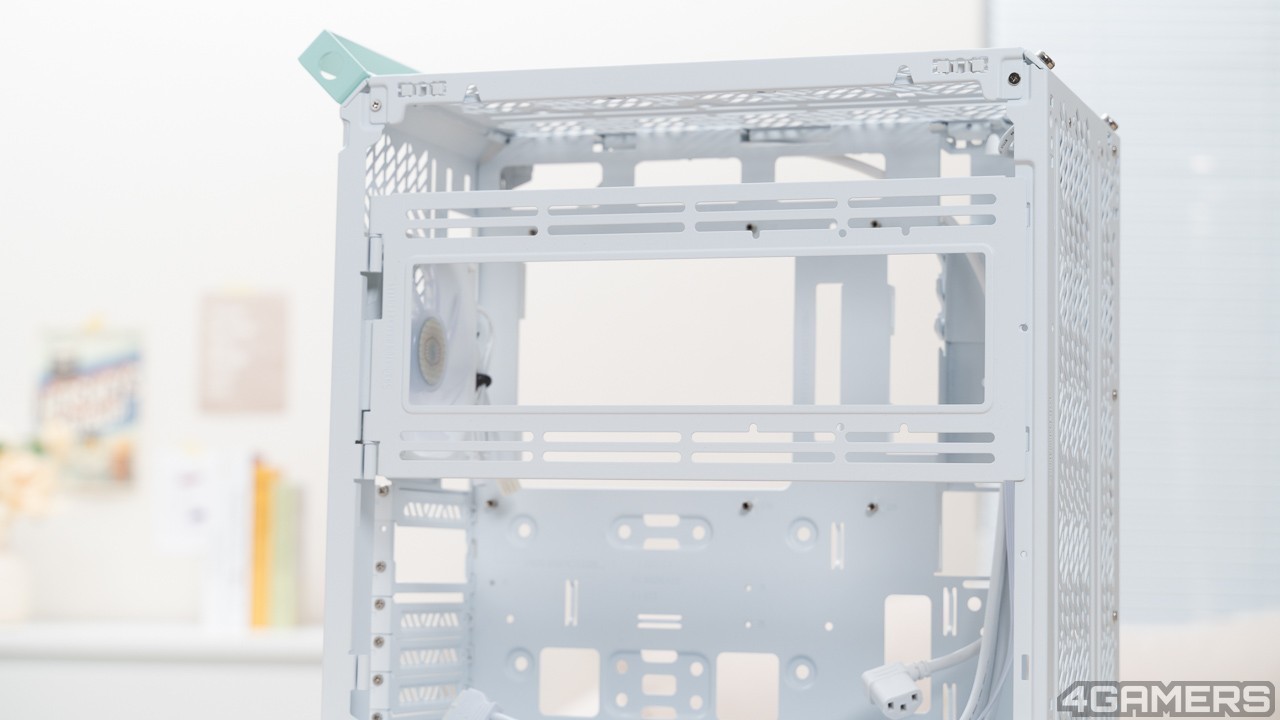

冷排/風扇支架,如圖靠上可安裝 280mm 冷排,往下移動可裝風扇幫顯示卡區進風散熱。

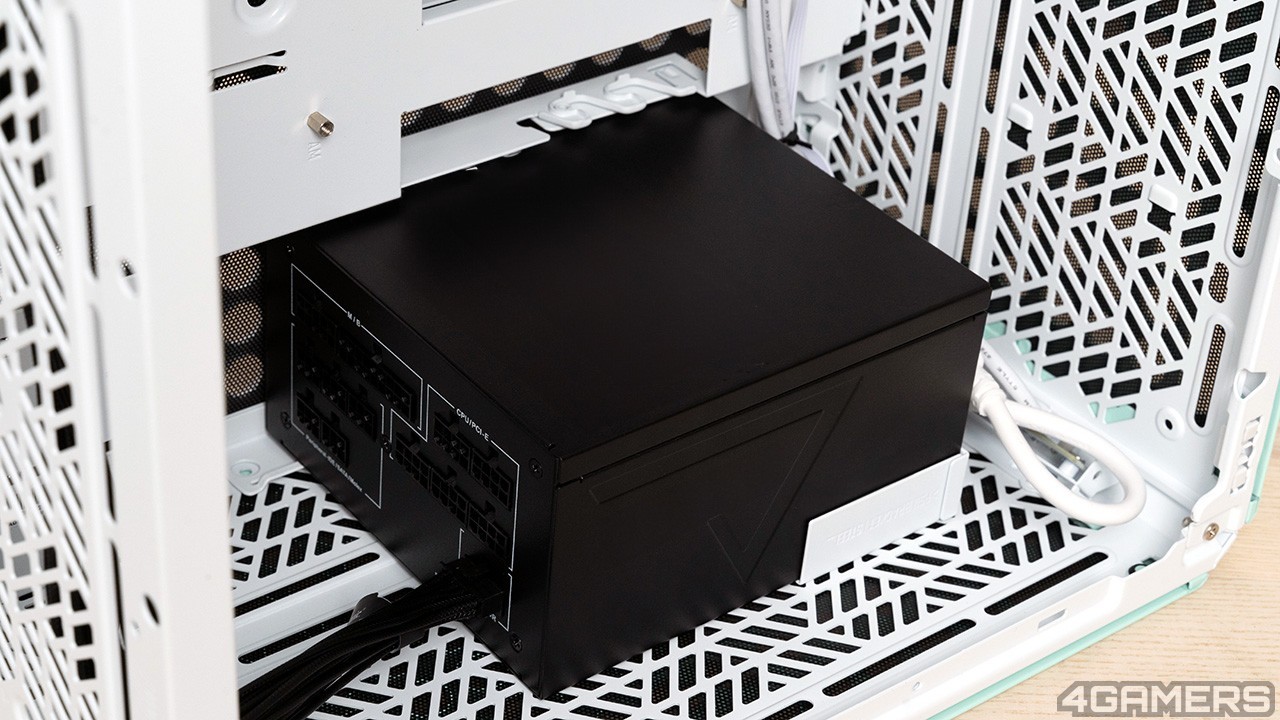

顯示卡長度最多支援至 365mm,不過電源供應器長度需注意不要超過 17mm,避免與顯示卡衝突,如果顯示卡長度不超過 275mm,電源供應器長度最多可以安裝到 216mm 內,另外也可以選擇將電源供應器安裝在底板處,這樣前方就能安裝 280mm 水冷排。



26



27
QUBE 500 頂部、底部、前方、背版都預裝防塵網,並可單除拆卸清理。

2829

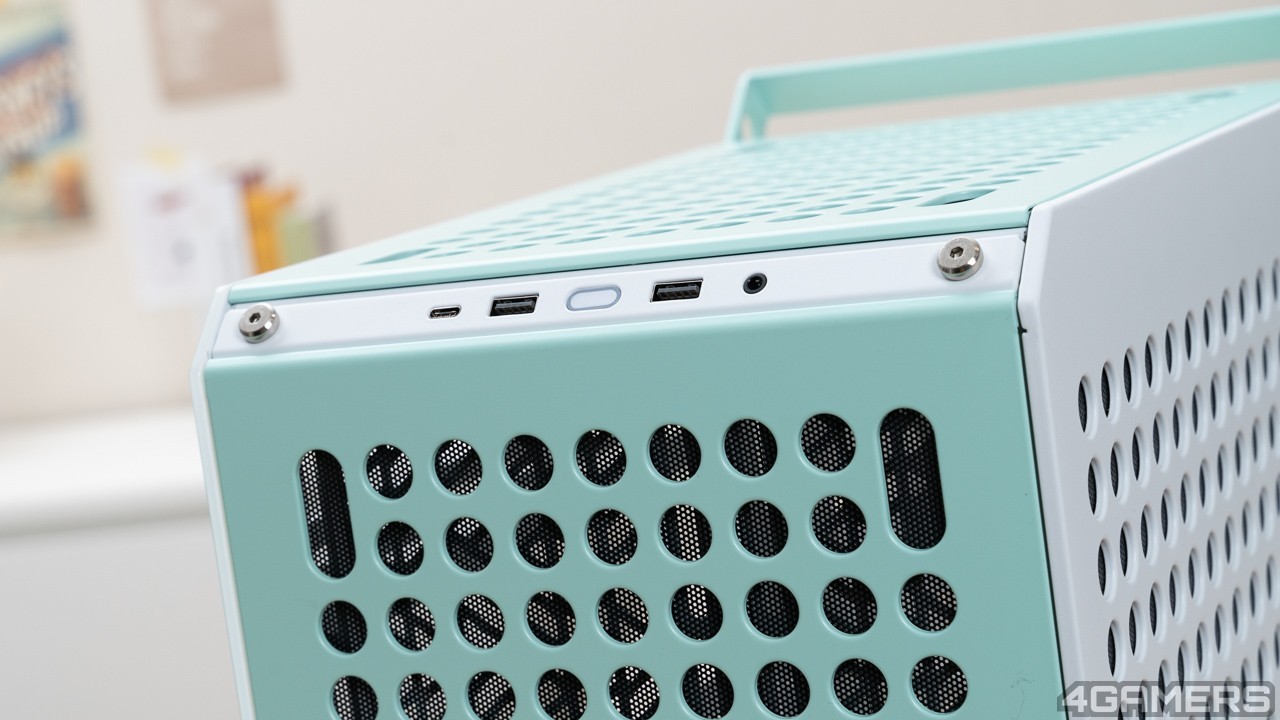

前方 I/O 面板中央為電源鍵,並提供兩組 USB 3.2 Type A 以及一組 Type C,還有 3.5mm 耳機插孔。



30



但是這款其實最好玩的應該算是洞洞板吧~洞洞板這個概念大家應該都不陌生,現在很多人自己房間牆面常會使用到,裝上鉤子、架子就可擴充收納,想要裝甚麼東西隨時改來改去,可以自行擴充。



QUBE 500 機殼也是一樣,內附 Gem mini、把手與兩個配件掛勾等配件,可以依照喜好位置自由安裝,放置鍵盤、耳機、搖桿都可以,機身上的洞洞板結合了散熱與彈性配置,所以想怎麼收納就怎麼收納,酷碼甚至提供了可 DIY 3D 打印的檔案,想做啥東西都可自己來!



31 32
33

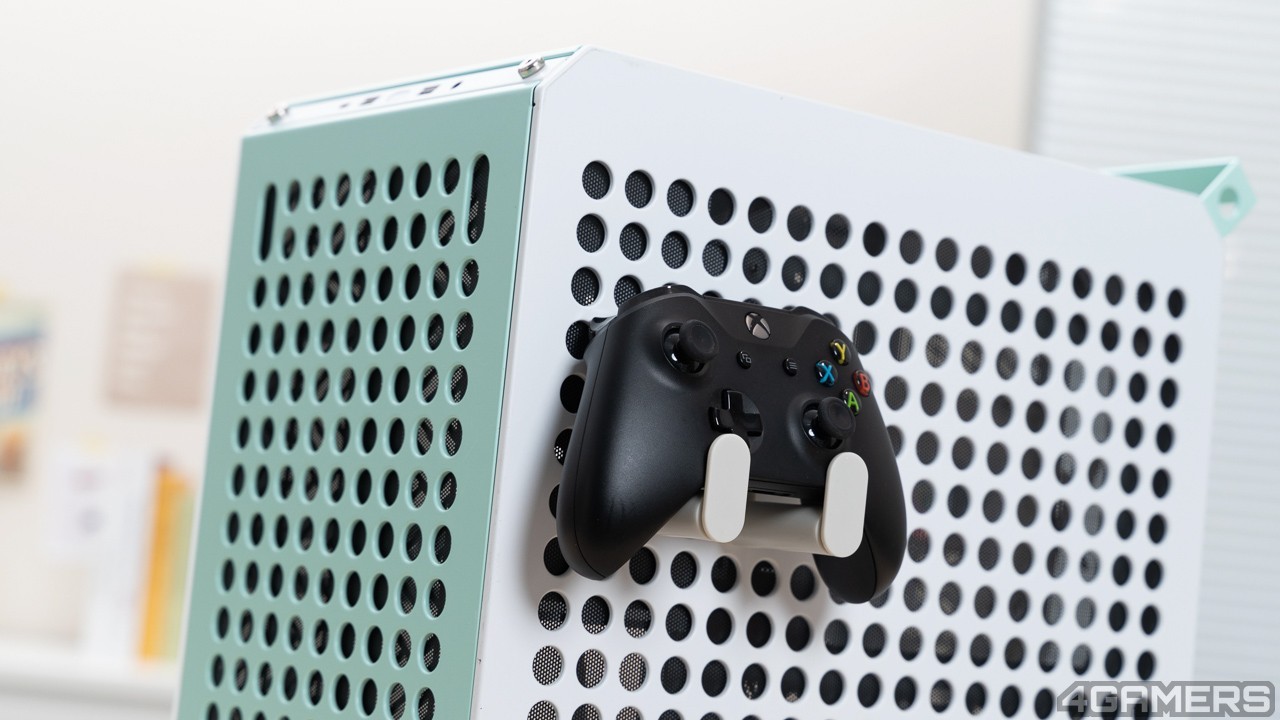

放搖桿 ok!
34

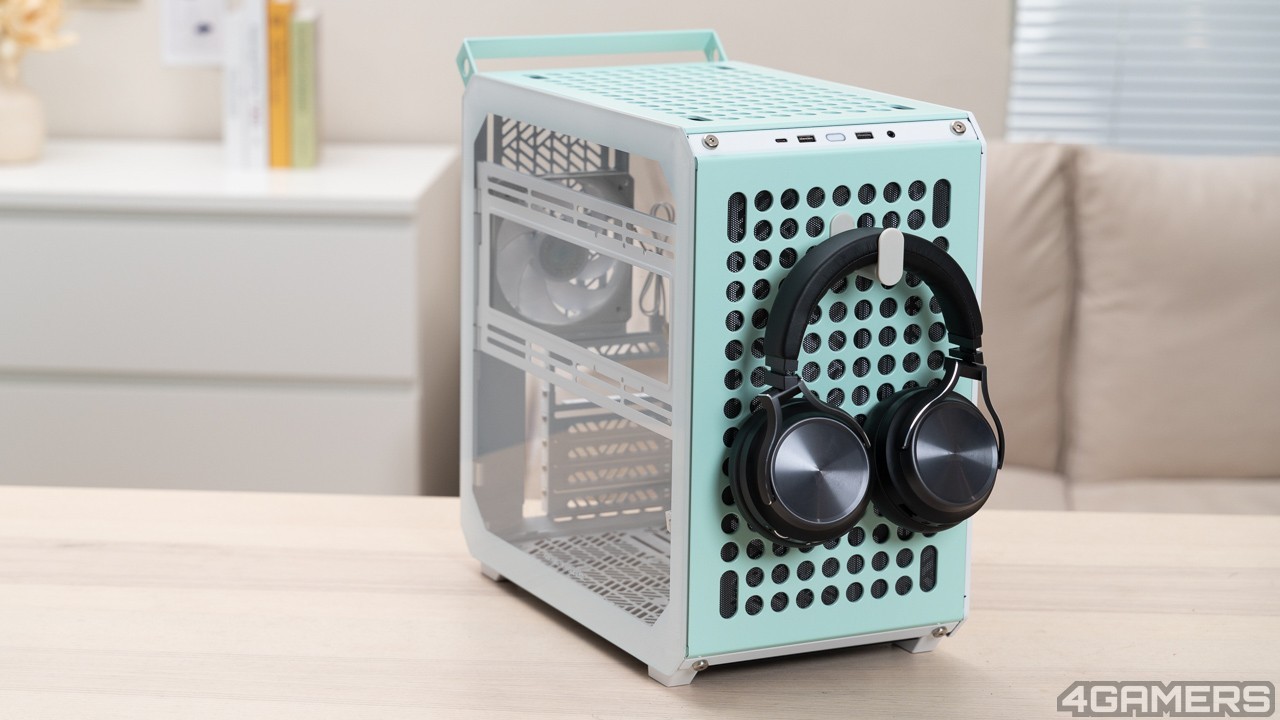

放耳機也沒問題~
35

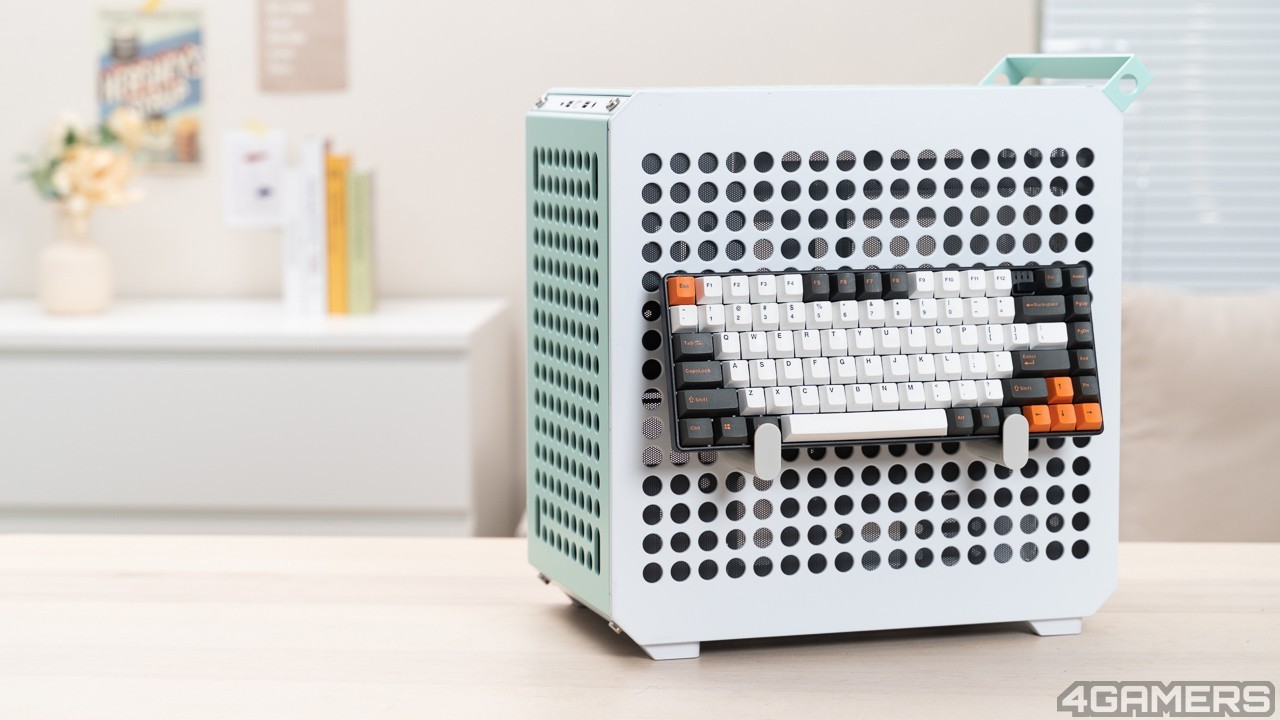

距離加大,放鍵盤也行~



36



總結



37



酷碼 QUBE 500 這款機殼在多數使用者能接受的體積之內,給予更多彈性與想像空間。配置上雖然最多僅支援 280mm 水冷,但洞洞板蓋概念設計讓整機散熱效率不錯,可安裝大型顯示卡、電源供應器、儲存裝置擴充能力也不錯;單純使用主機板托盤時,可以變成裸測架,讓玩家在享受 DIY 組裝電腦的樂趣時,過程也不覺得麻煩。



知道各位光看照片跟文字,或許感受不到這台有趣的地方,不如來看看酷碼拍攝的安裝影片,這玩意兒可以說是 2023 年最有創意的機殼 之一!組裝教學影片
