微星MSI MPG B850 Edge Ti WiFi動眼看：DIY友善的銀白中高階主機板



微星 MSI 為 AMD 平台推出 MPG B850 Edge Ti WiFi 主機板，在 DIY 的便利性上進行了大幅的升級，導入免工具拆裝的 SSD 散熱片、PCIe x16 卡槽釋放鍵、 快拆式 Wi-Fi 天線等，讓主流消費用戶享受更為便利的 DIY 組裝體驗。



外觀與規格

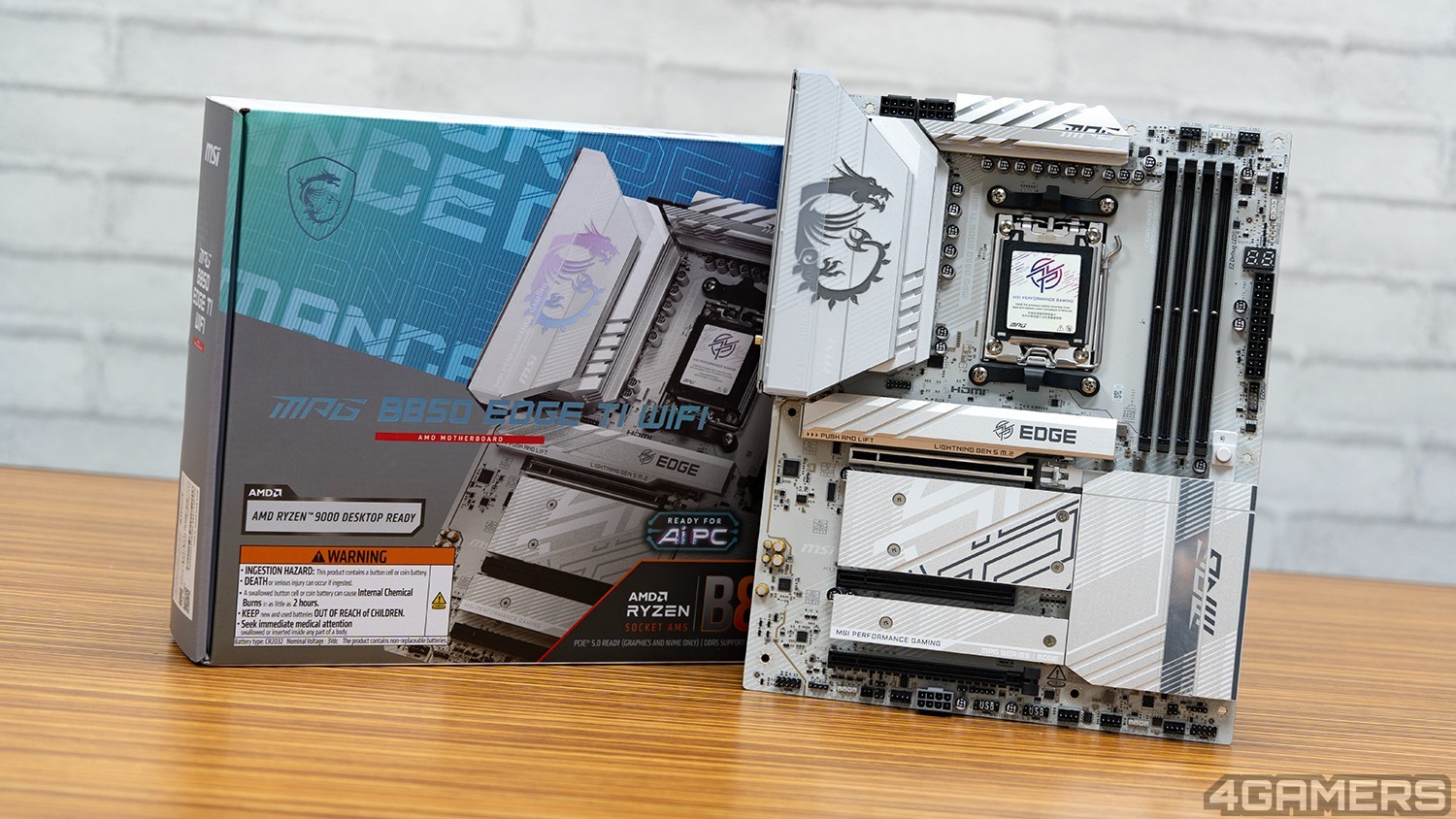

微星的 MPG B850 Edge Ti WiFi（下面簡稱 B850 Edge Ti）使用全彩的紙盒包裝，產品型號有使用反光亮膜，在右下角註明能支援現在正夯的 AI PC 規格，加上 B850 晶片組通道的支援能力提升，可以支援 2 組 PCIe 5.0 M.2 SSD 與 PCIe 5.0 x16 通道給顯卡使用。

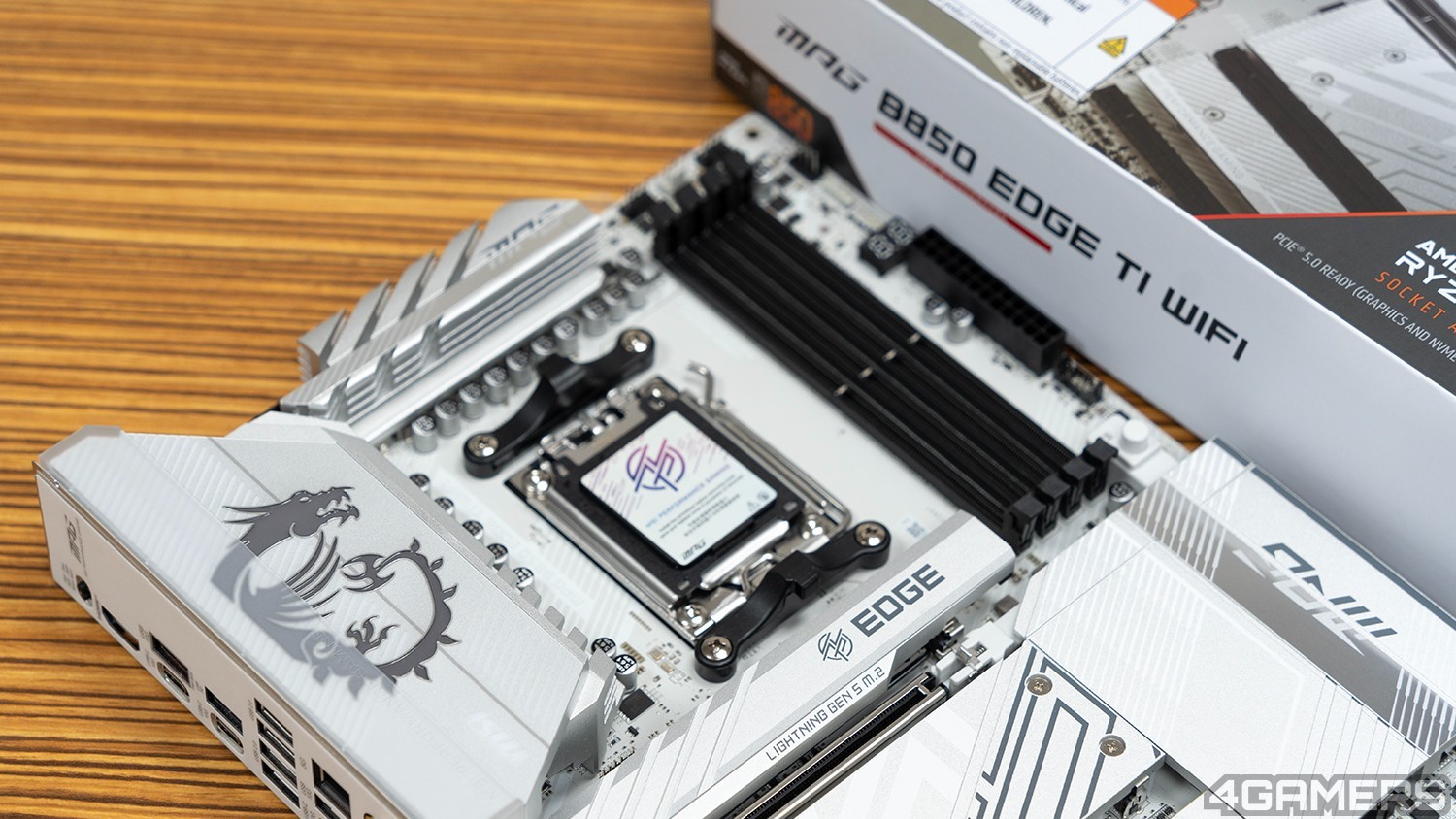

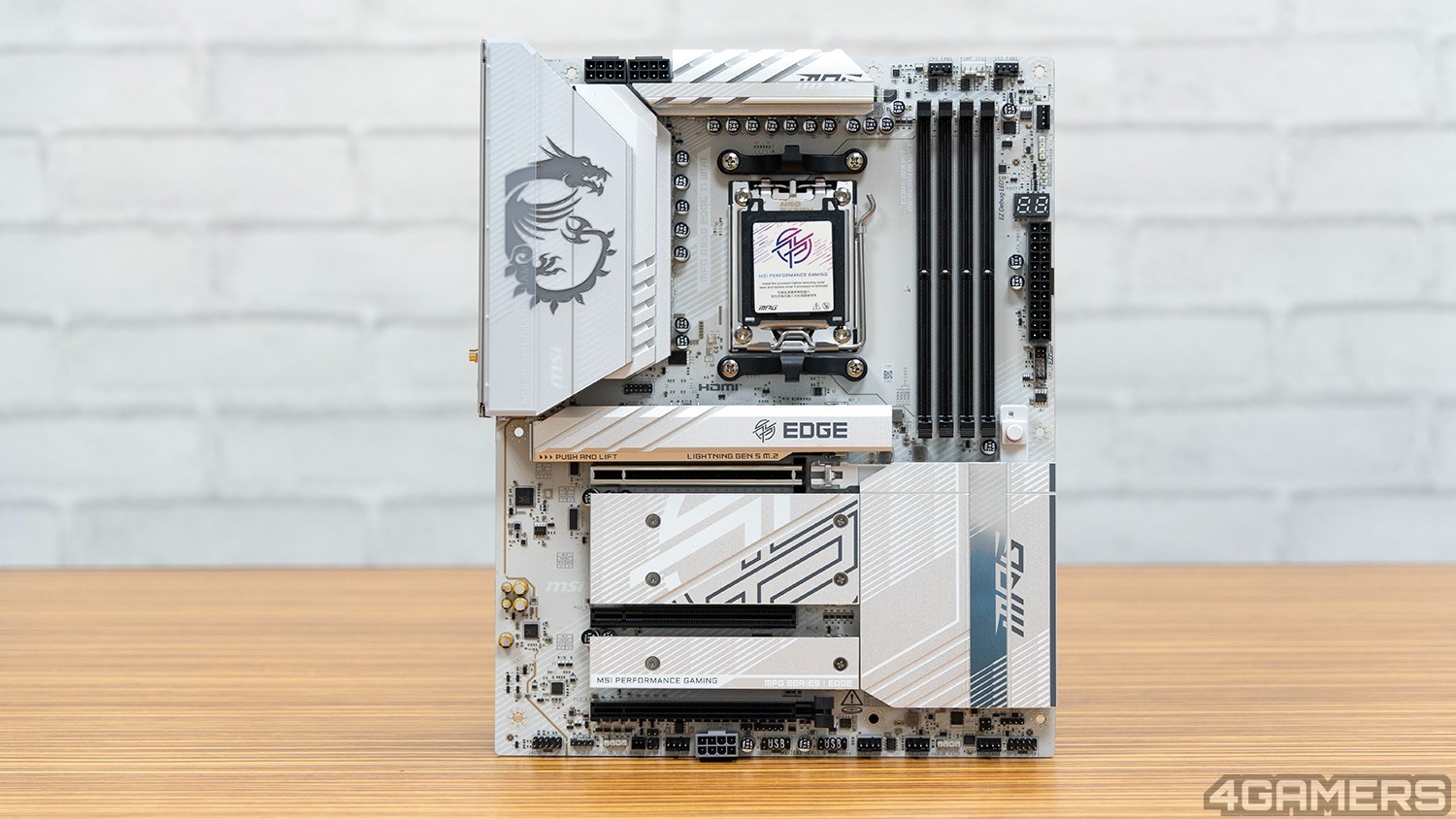

打開外盒，主機板的外型採用與自家 Z890 Edge Ti Wi-Fi 相似的設計語言，整體視覺風格利用直線搭配霧面與鏡面材質處理，塑造出搶眼的視覺對比。

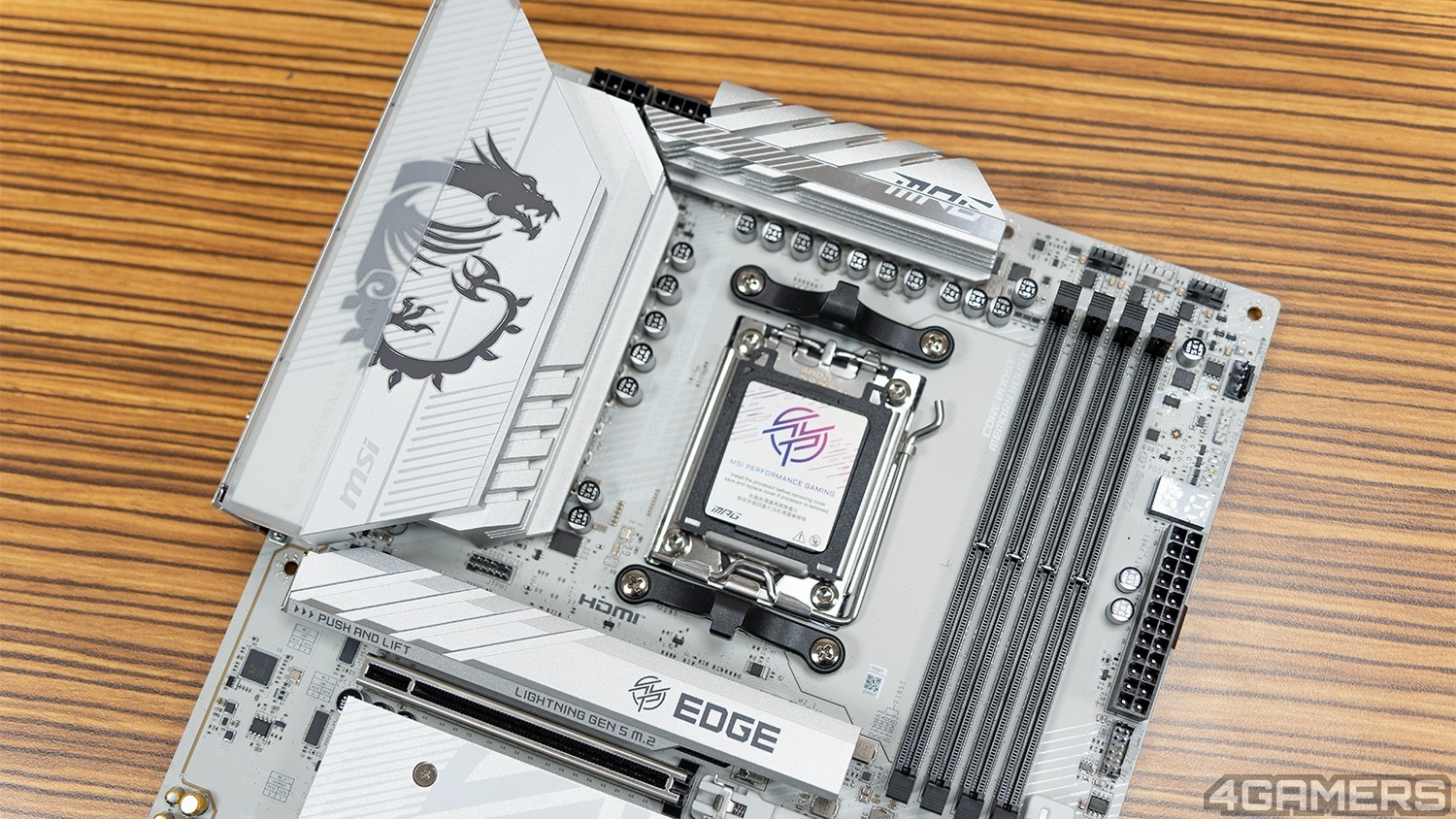

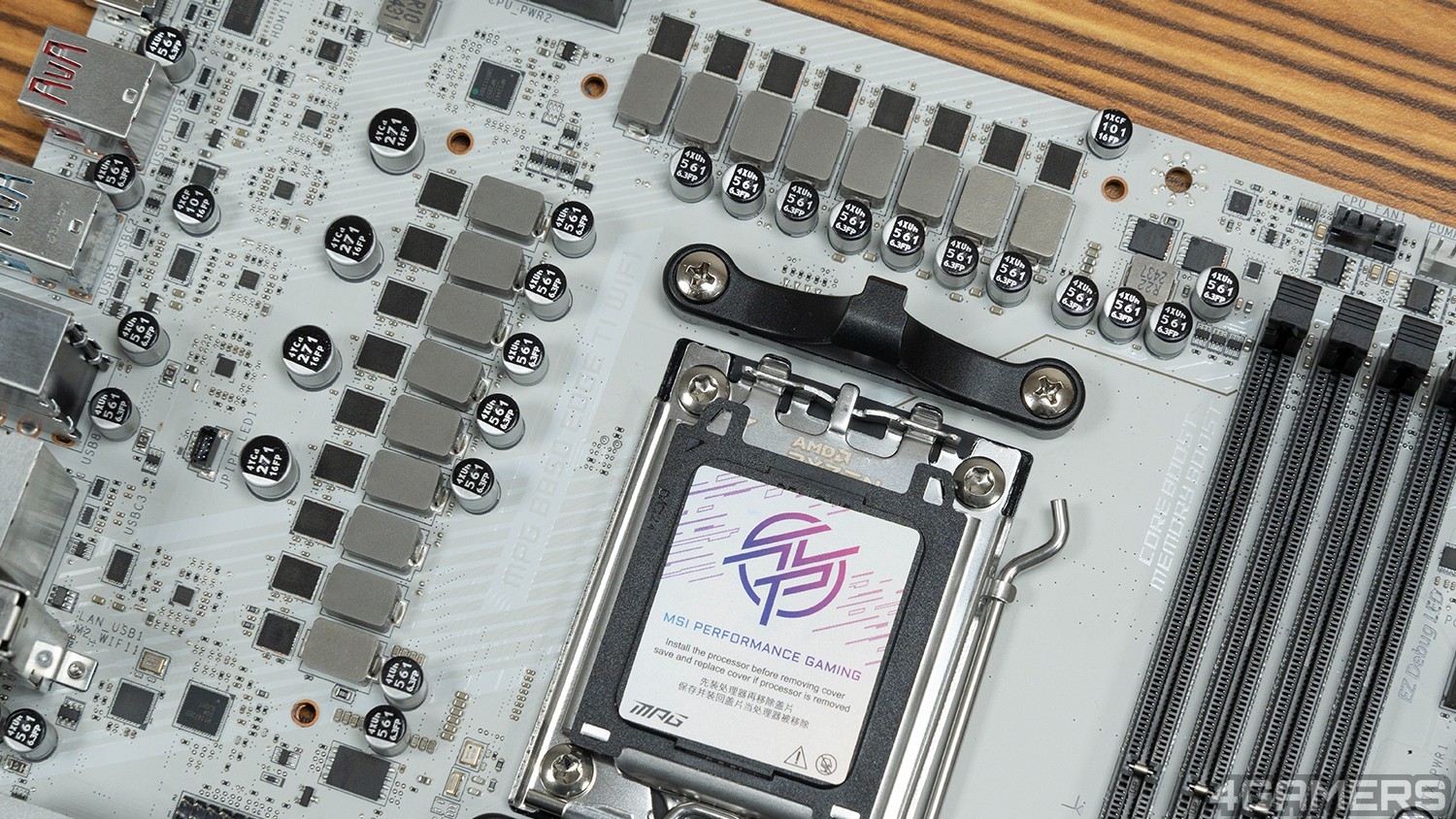

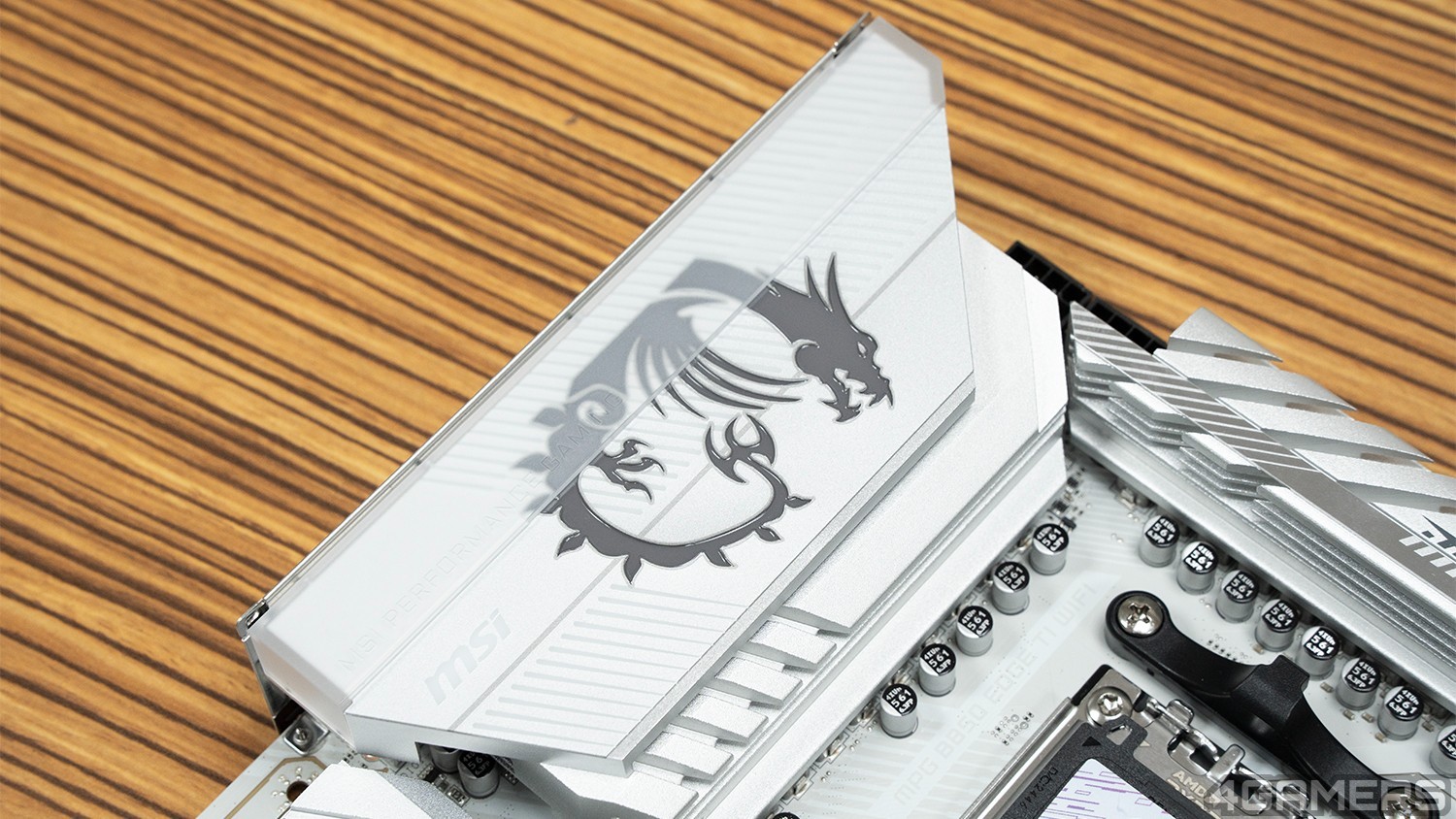

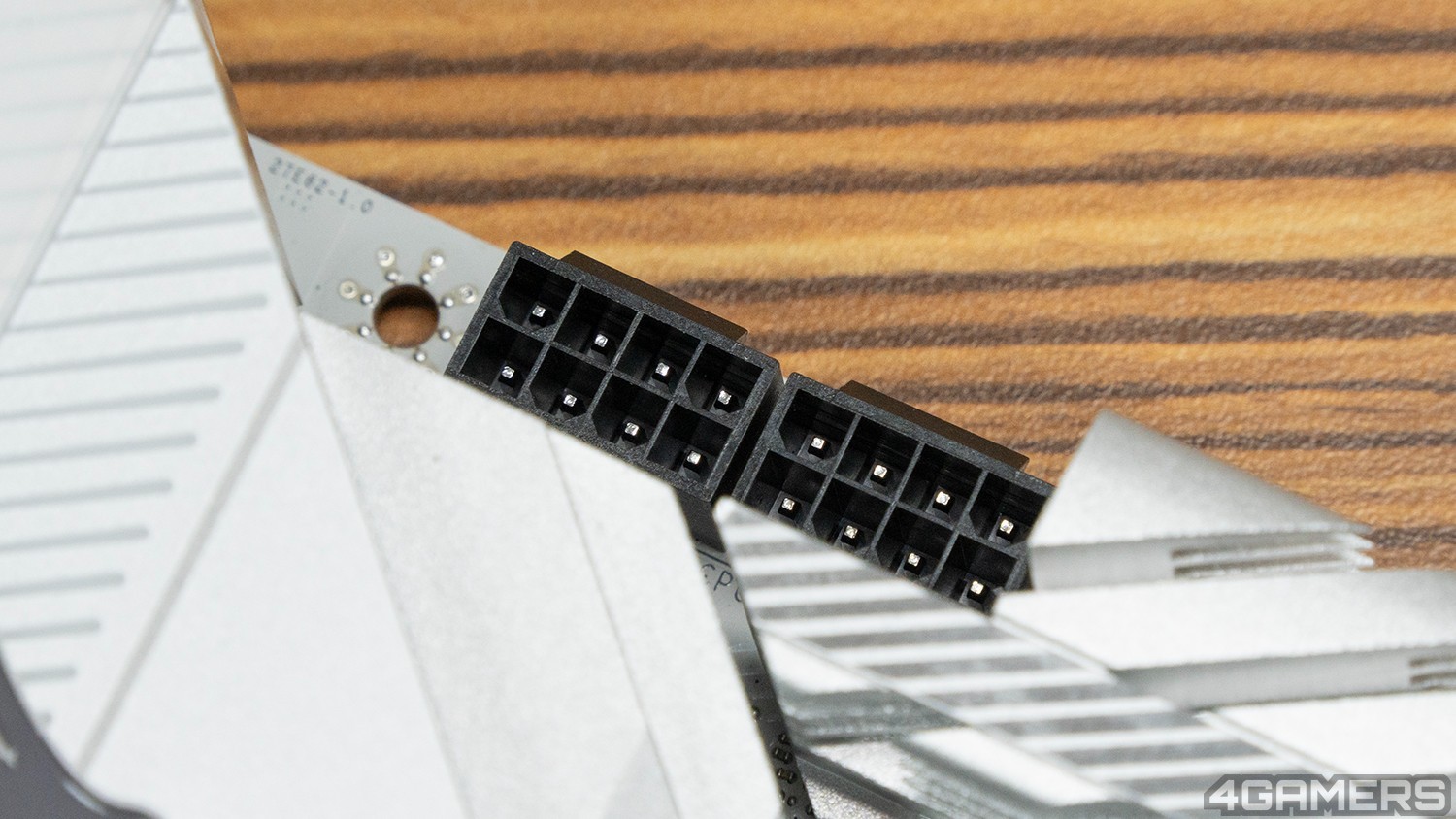

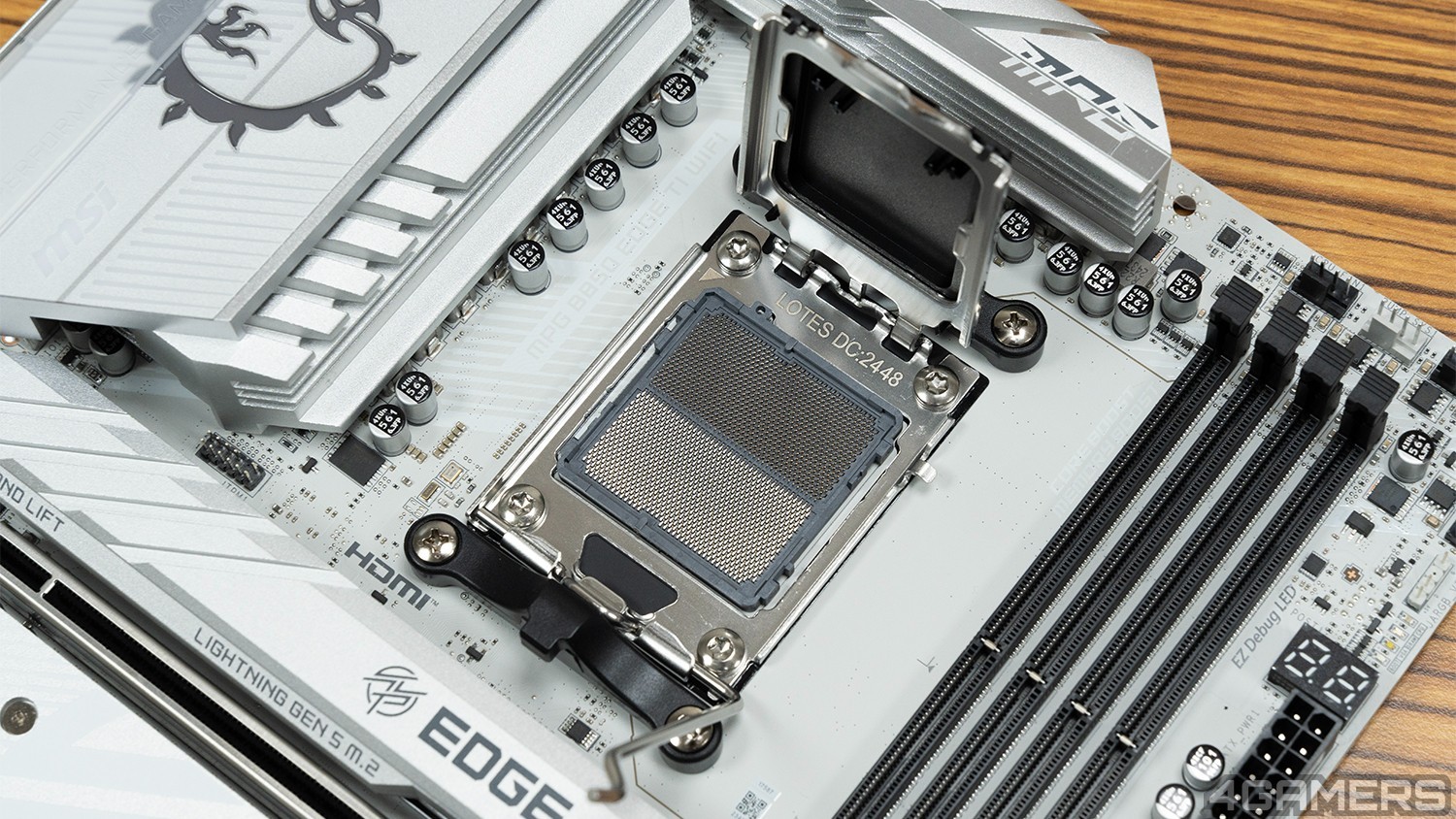

在主機板上半部，I/O 散熱遮罩的龍魂圖示具備 RGB 燈效功能，並於左側區域再蓋上一塊透明塑膠片做為額外點綴裝飾，而壓在散熱片底下的是 14 相可承受 80A 電流的 MOSFET 供電模組，搭配 2 組 8 Pin 電源接頭，滿足 AMD Ryzen 7000、9000 系列處理器在日常和超頻環境下的電力抽取。

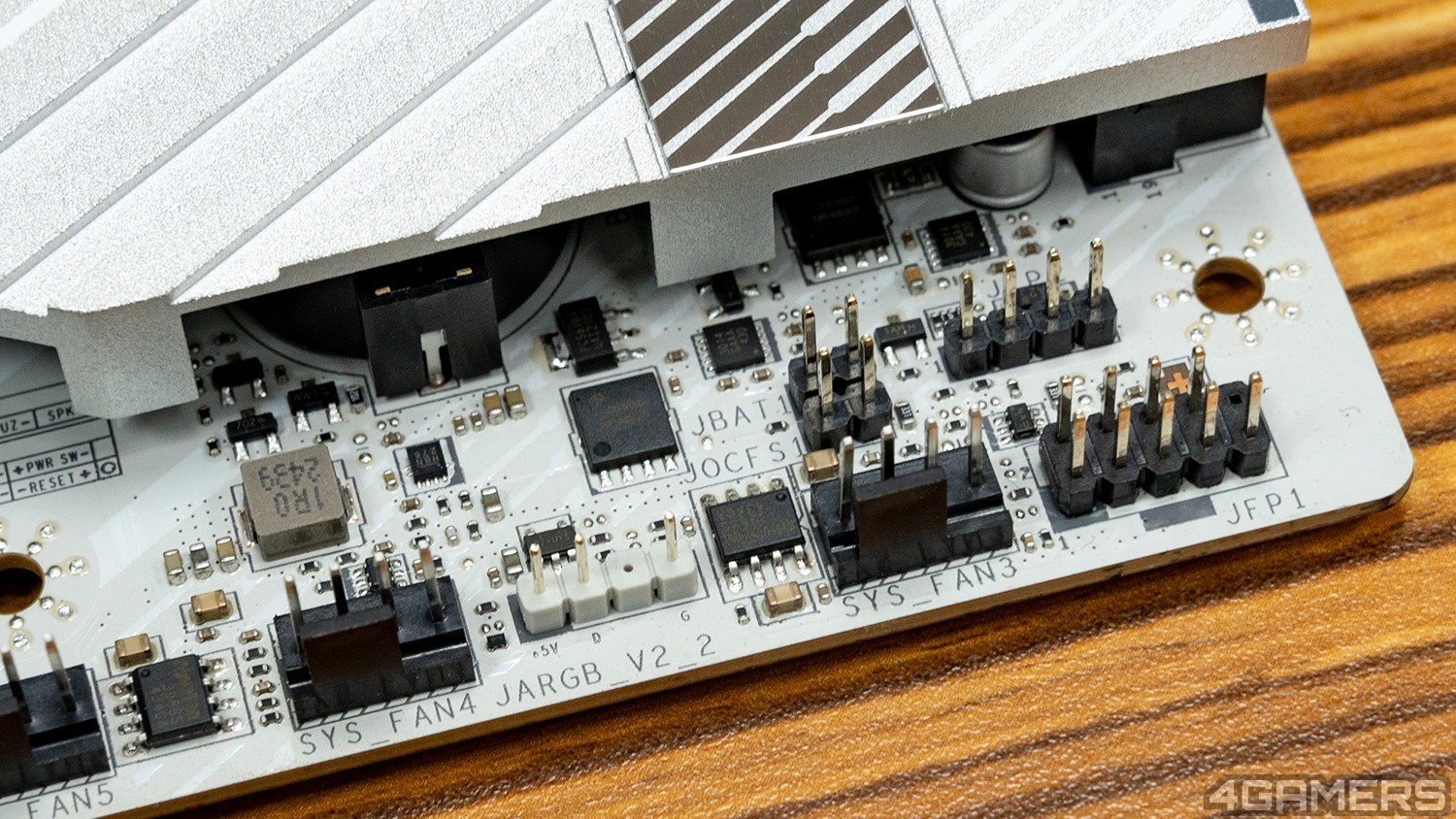

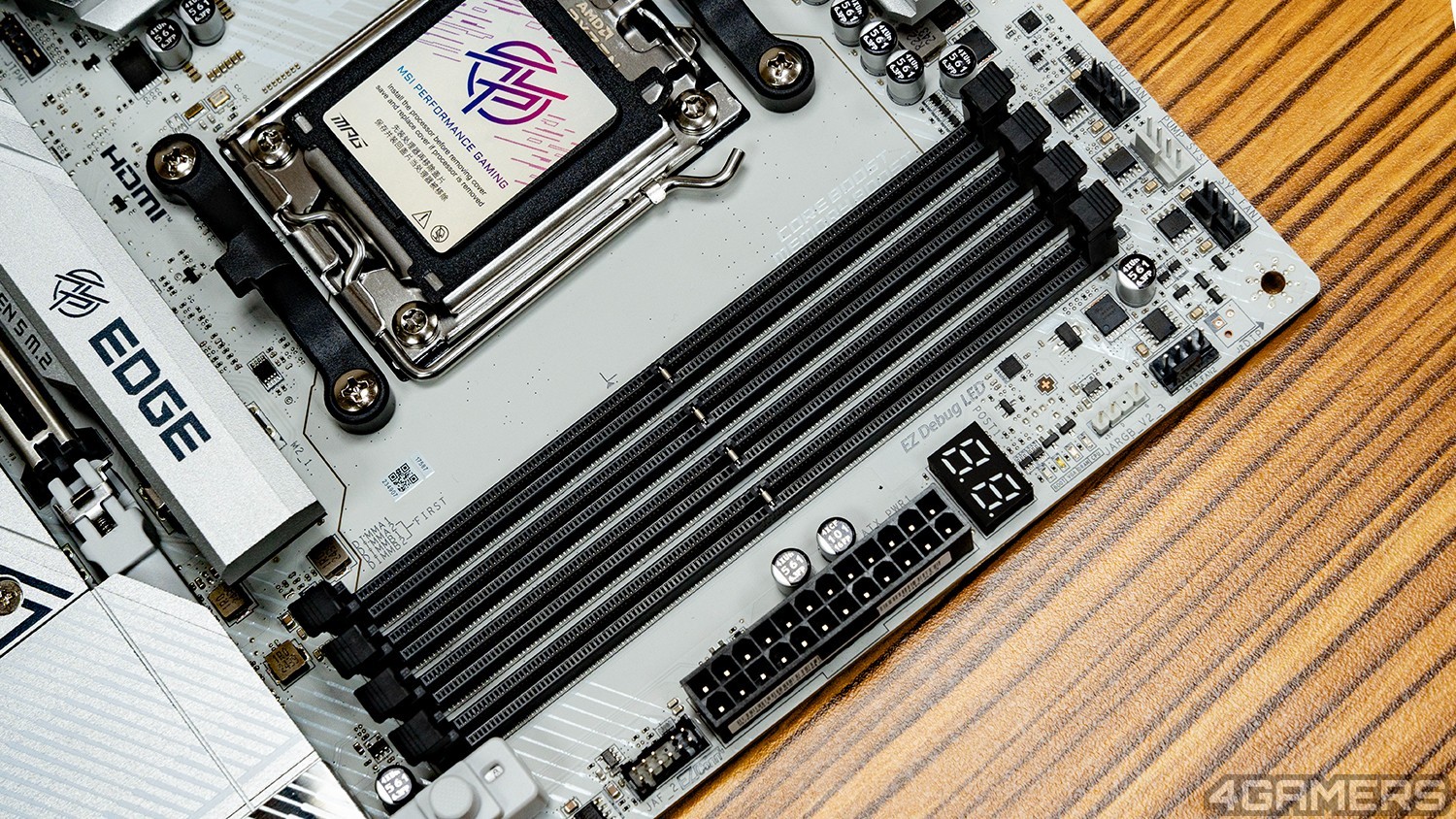

另外， 今年 B850 Edge Ti 在右側的電源與前面板的 I/O 配置做出了一些比較不一樣的改變，24 Pin 電源插槽一旁放置的是微星獨家的「EZ Conn 接頭」，而機殼前面板所需的 USB 插槽則向下移動到與 4 組 SATA 6 Gbps/s 做鄰居，提供 2 組 USB 5 Gbps 和 1 組 USB 20 Gbps 連接埠。





新加入的 EZ Conn 透過將風扇、USB 2.0、ARGB 接頭整合在一起，讓散熱器上的各式線材可以統一集中到單一插槽上，免去一堆排線需要散亂連接到主機板的不同位置，使整線更為方便。此外，主機板包裝內也有附贈對應轉接線材，所以即使是第三方散熱產品也能使用。

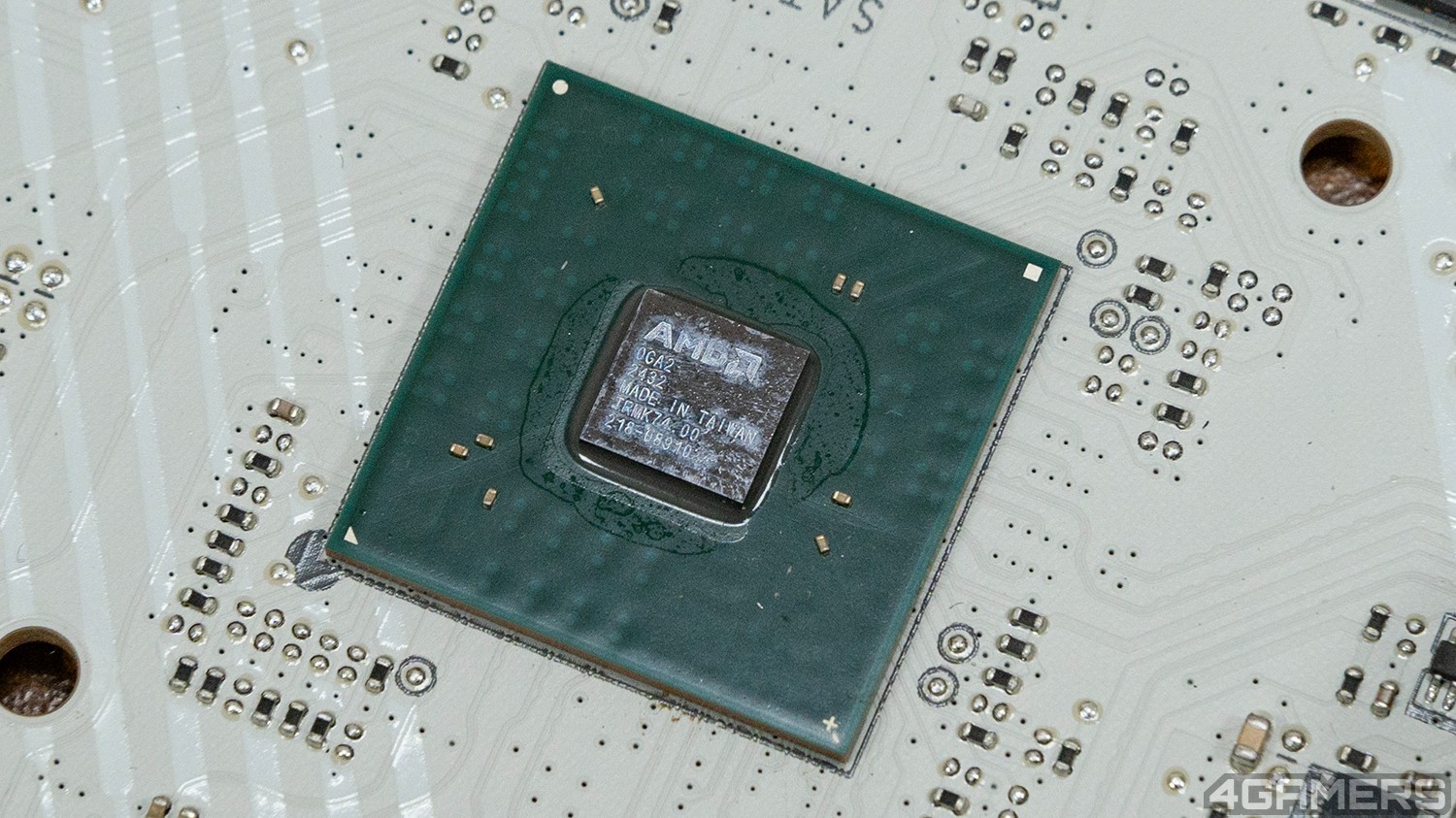

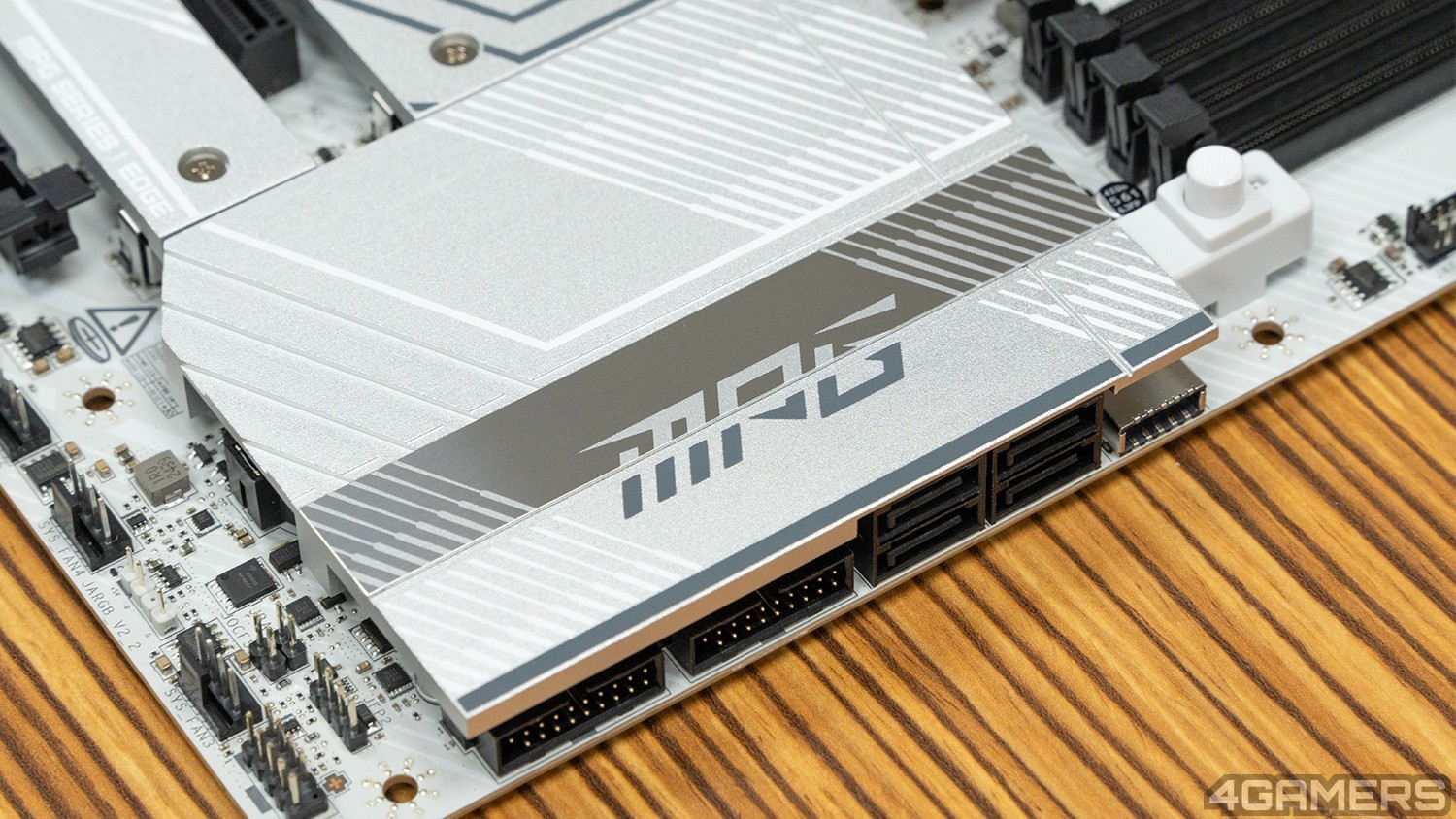

視線來到主機板下半部，微星將 MPG 的圖形商標與文字分別融入 SSD 與 B850 晶片組的散熱片上，當中晶片組散熱片右側以鏡片拋光的方式，與 I/O 遮罩的霧面塑膠片相呼應，還刻意將其向外延伸，把 SATA 6 Gbps/s、機殼前面板的 USB 連接埠藏在下方，使視覺觀感更為整潔。

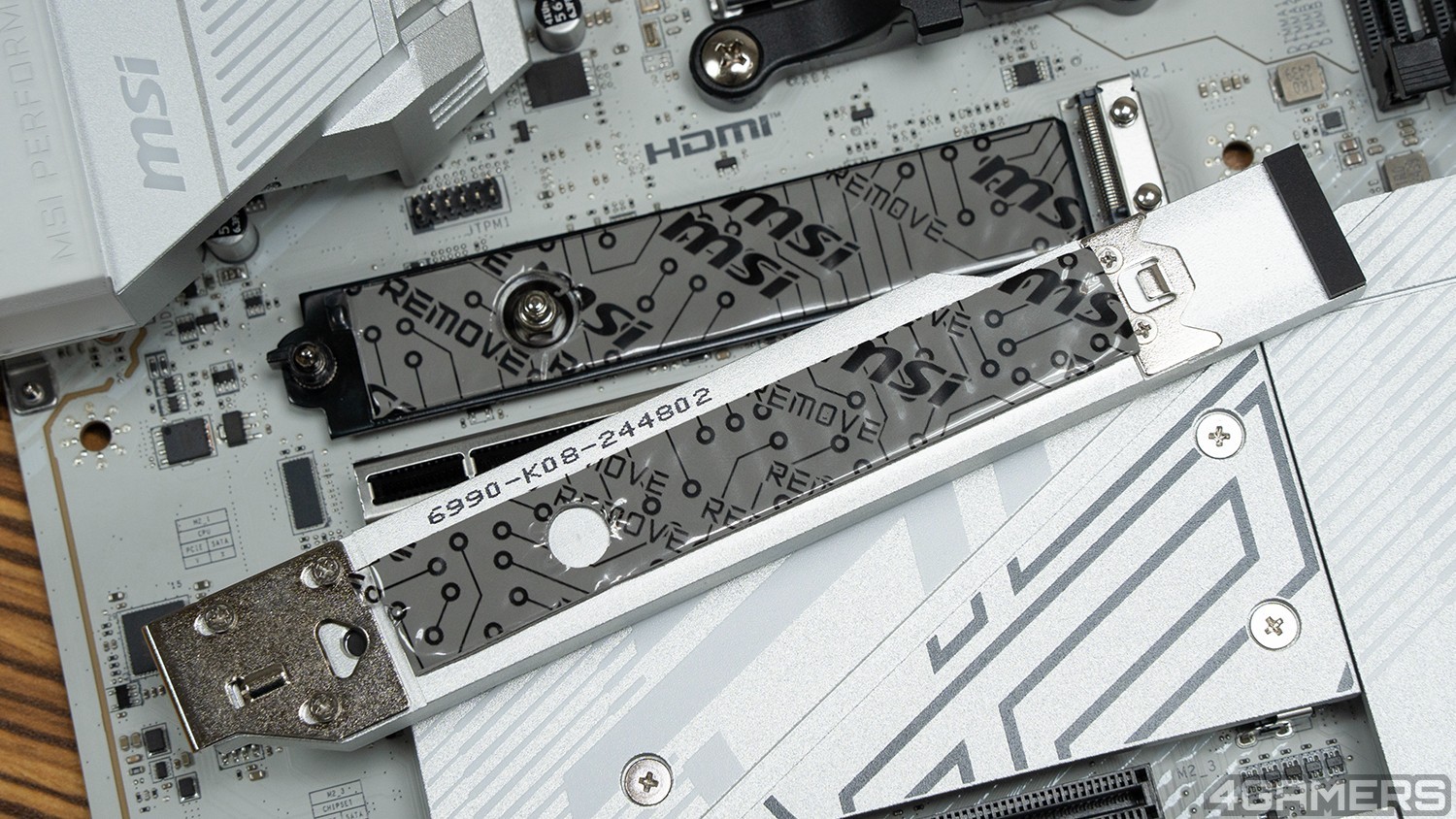

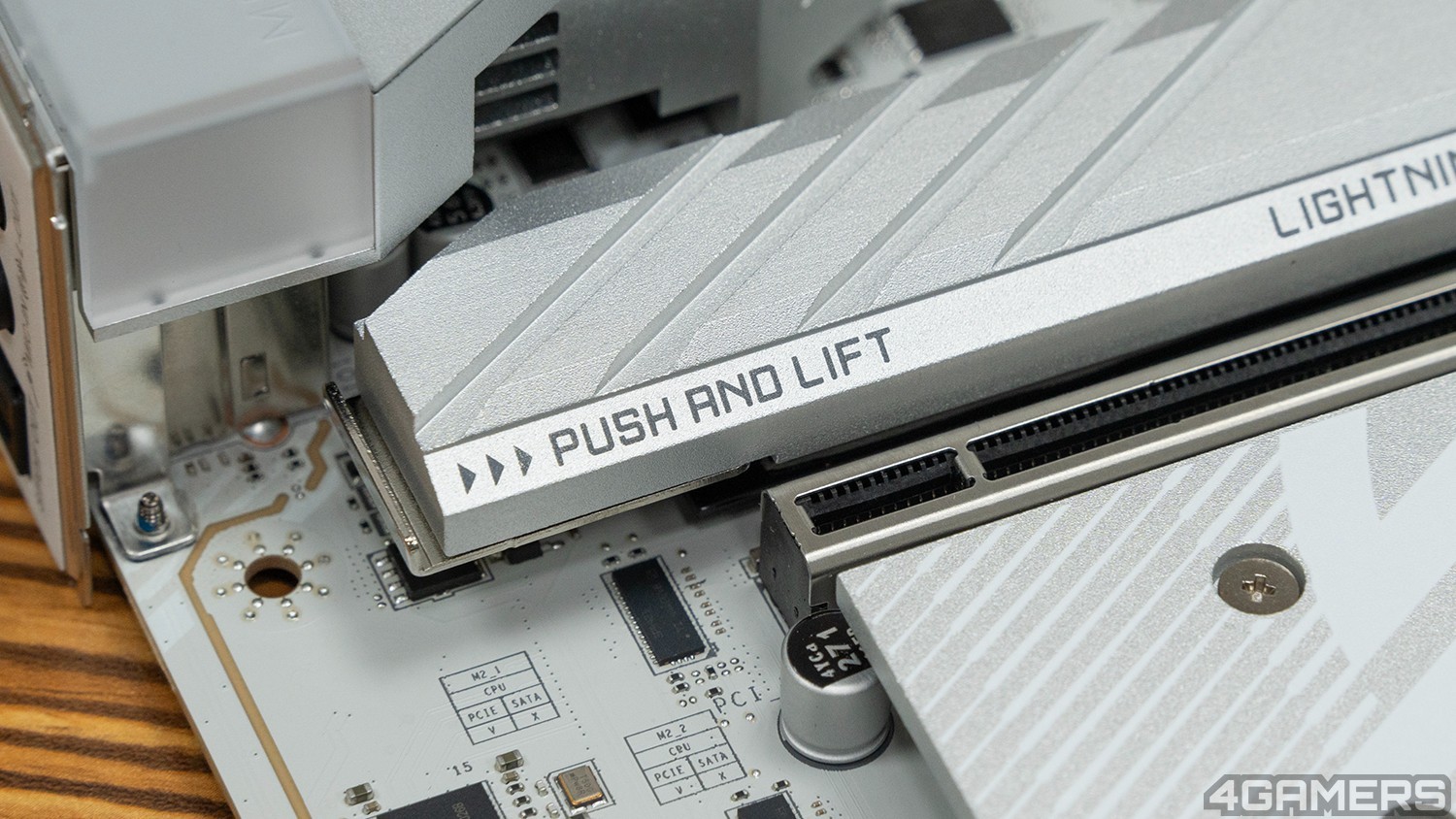

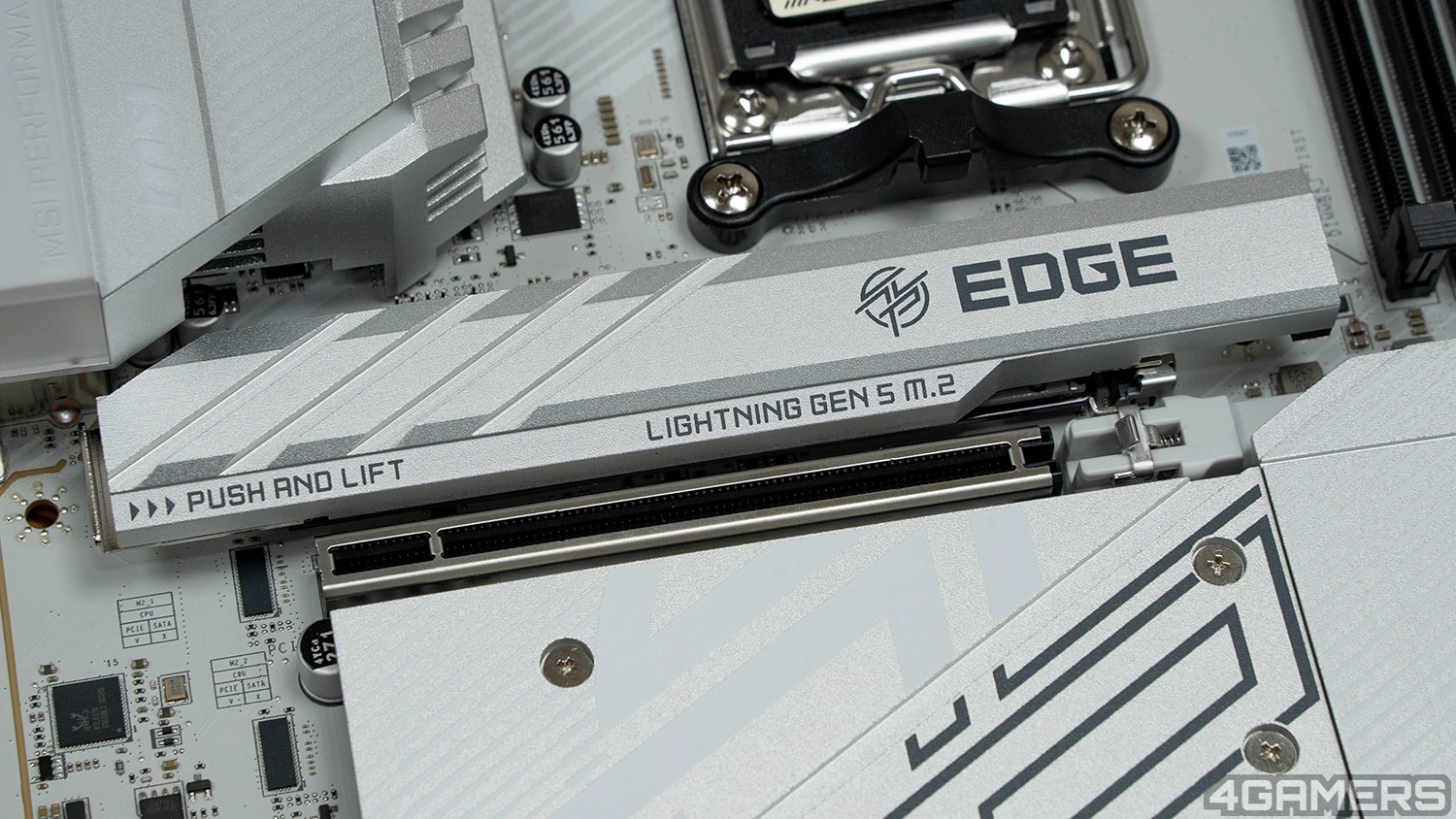

SSD 擴充性方面，B850 Edge Ti 擁有 4 組 M.2 插槽，並最高可以支援 2 組 PCIe 5.0 + 2 組 PCIe 4.0 M.2 SSD，同時第一組的散熱片還擁有 EZ M.2 Shield Frozr II 免工具設計，只要按下左側的按鈕就能輕鬆將散熱片卸下，免去傳統散熱片拆裝的需要依靠螺絲的麻煩。



而剩下的 3 組 M.2 槽位的散熱片雖然是用傳統的螺絲方案固定，也沒有鋪設散熱墊，不過在 SSD 固定上也與第 1 組一樣具備 EZ M.2 Clip，利用撥桿將 SSD 尾端卡住來進行固定，多少也能提升組裝上的便利度。

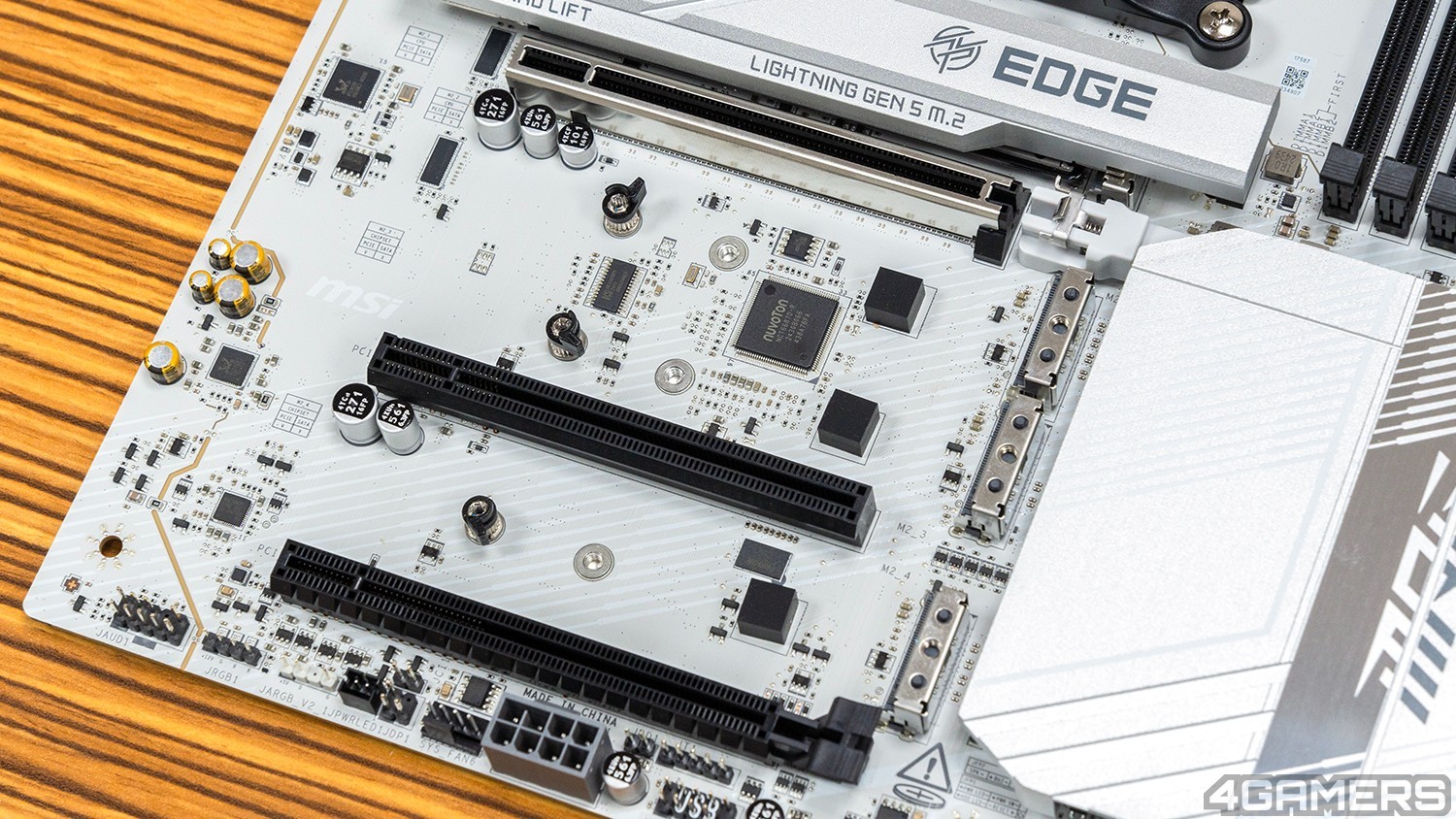

在顯示卡與其他額外裝置的連接上，主機板選擇提供 3 組 PCIe x16 尺寸的插槽，其中第一組有著最高的通道頻寬，來到 PCIe 5.0 x16，外部也有金屬鎧甲來強化支撐，更在卡槽的尾端加入 EZ PCIe Release，只需一按就能鬆開 PCIe 卡榫，改善大型顯卡會擋住 PCIe 卡扣被擋住問題。



另外，需要留意第 2 組、第 3 組 PCIe x16 插槽的通道數量是不同，第 2 組的通道為 PCIe 4.0 x16、第 3 組則是僅有 PCIe 3.0 x1，因此若需要安裝顯卡以外的擴充設備，建議優先使用第 2 組插槽，以免遇到頻寬不足的問題。

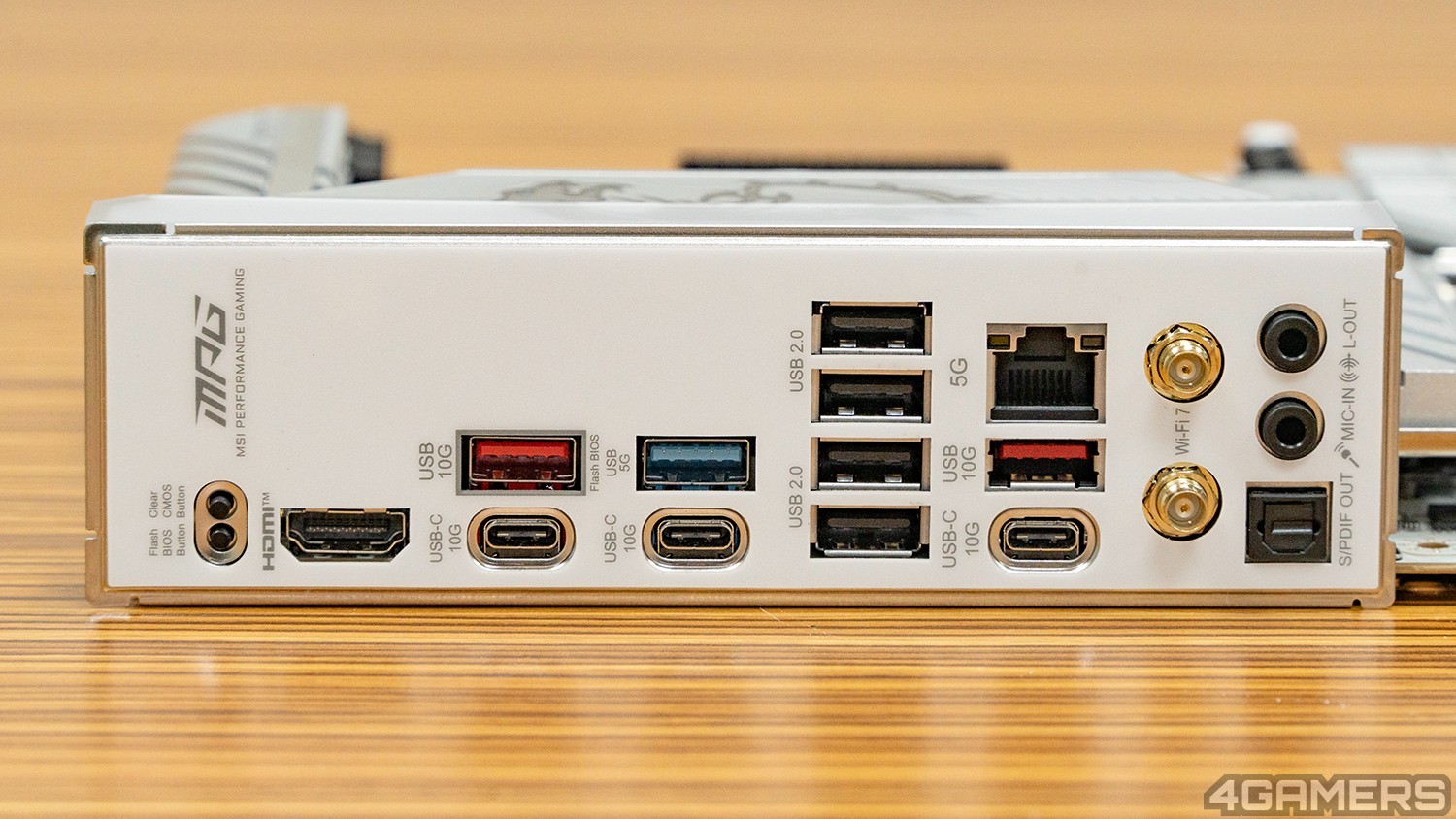

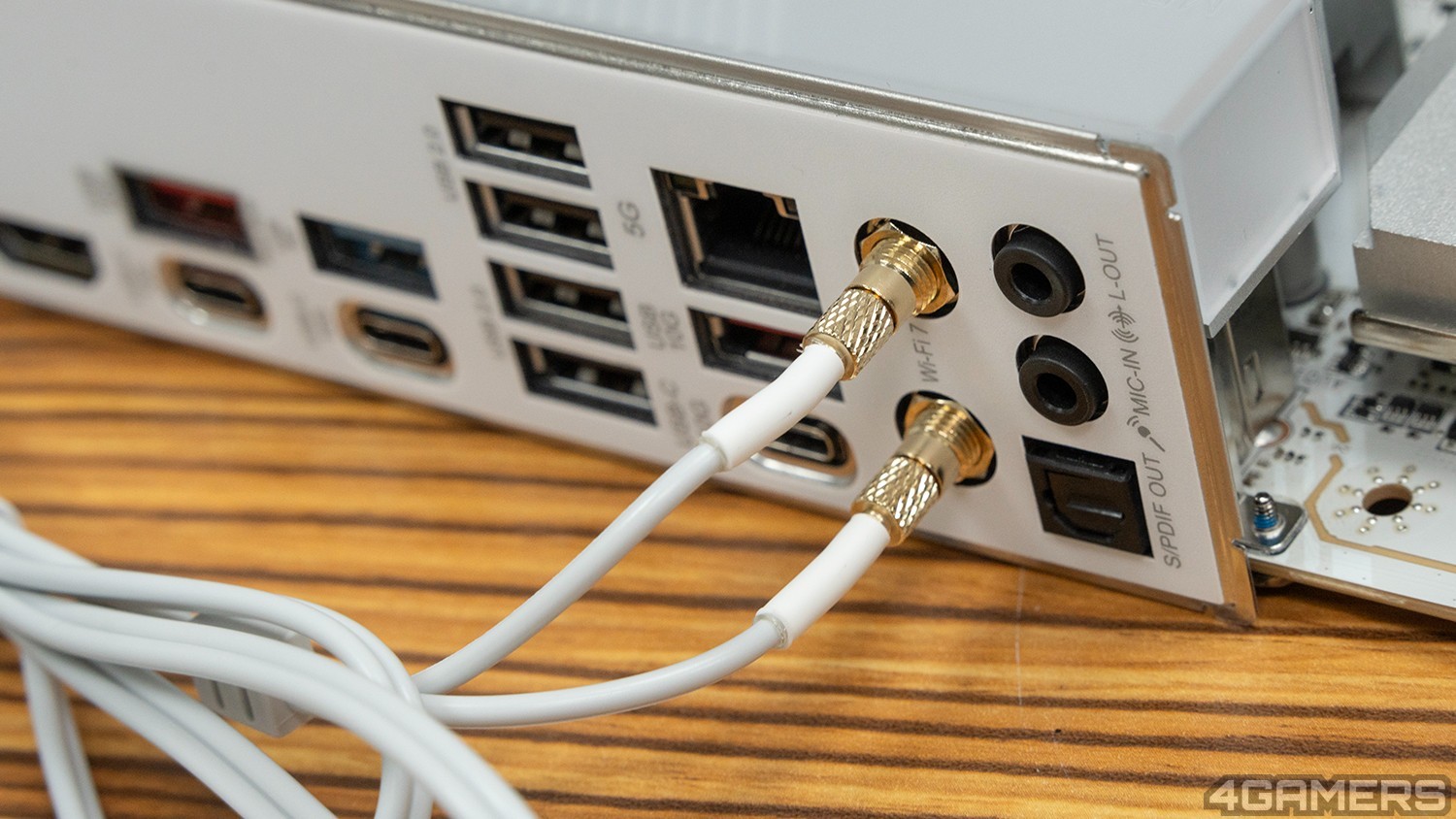

背板 I/O 的部分，主機板提供 7 組 USB-A，速度上 2 組紅色標示的速度來到 10 Gbps、1 組藍色記號的為 5 Gbps、剩餘 4 組黑色為 500 Mbps 的 USB 2.0；另外還有 3 組 USB Type-C，傳輸速度一律都是 10 Gbps。

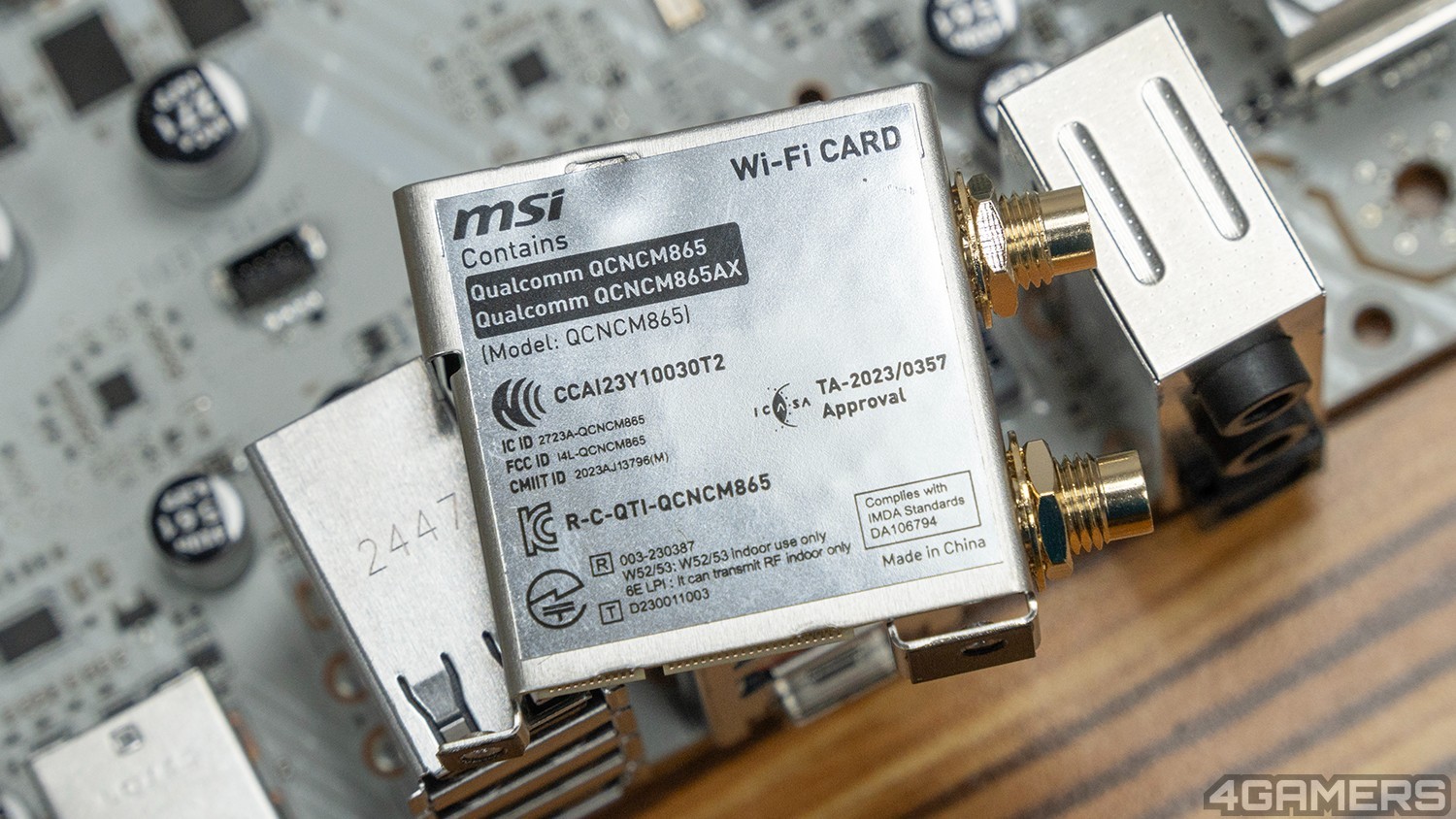

網路與無線連接方面，RJ45 實體網路孔的頻寬從去年的 2.5 Gbps 升級到了 5 Gbps，以一款中階主機板可說是相當豪邁，無線網路則是使用了高通的晶片方案，能夠支援現在最新的 Wi-Fi 7 與藍牙 5.4 通訊標準。

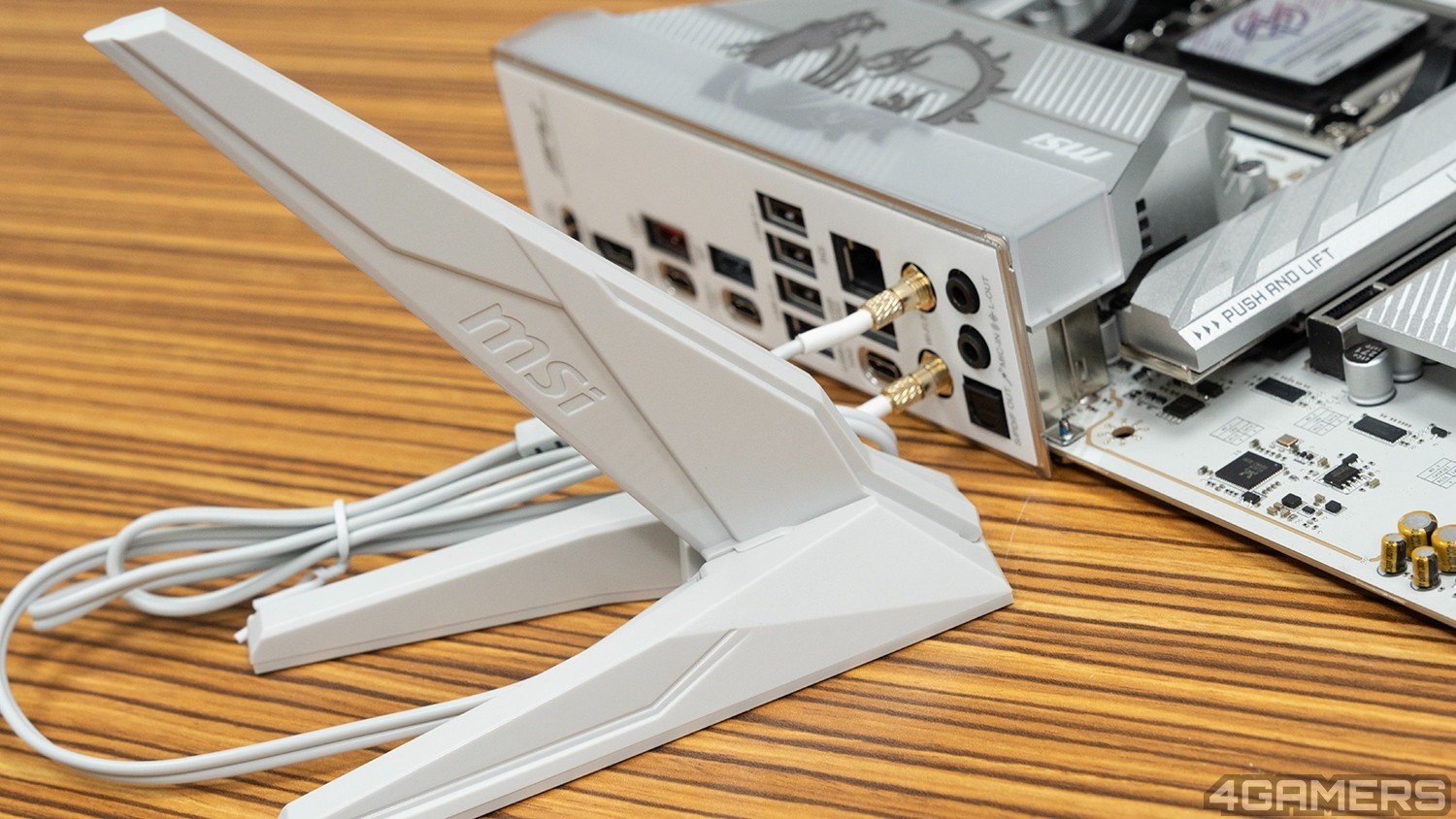

不僅如此，主機板這次連 Wi-Fi 天線也具備 DIY 友善的精神，捨棄過往安裝是用螺帽固定，改為 EZ Antenna 快速插拔的安裝設計，更甚者微星還配合主機板的色系，把 Wi-Fi 天線的線材、外殼、支撐架的外觀都變成米灰色，讓用戶的主機風格更一致。





總結



微星的 MPG B850 Edge Ti WiFi 在整體的規格與功能都覆蓋的相當全面，PCIe 5.0 通道可以完整支援 2 條 SSD 和顯示卡，還提供 Wi-Fi 7、5 Gbps 網路，更具備多樣 EZ 便利設計，從 SSD、顯卡、Wi-Fi 天線到水冷散熱器都一應俱全，滿足主流消費用戶在組裝與日常使用的各項需求。
